Système laser à onde quasi-continue MCQL-450/4500/x

à fibreinfrarougepour applications médicales

Présentation
Les lasers à fibre Quasi-continues (QCW) délivrent des impulsions relativement longues à puissance de crête élevée pour obtenir des résultats comparables aux lasers continus (CW) tout en opérant à une puissance moyenne réduite. Les impulsions QCW peuvent fournir une puissance de crête jusqu'à 10× la puissance moyenne et une énergie par impulsion allant jusqu'à plusieurs centaines de joules. Les durées d'impulsion typiques vont de 0,05 ms à 50 ms. Configurations disponibles : monomode, multimode et multicanal ; longueur d'onde standard 1070 nm, variantes diode et thulium disponibles.

Maximiser la puissance laser
Les lasers QCW génèrent des impulsions longues à forte puissance de crête, permettant un couplage efficace de l'énergie vers les surfaces métalliques et non métalliques à puissance moyenne réduite, et facilitant des stratégies à forte énergie d'impulsion ou à faible apport thermique pour matériaux sensibles ou processus à haut débit.

Fonctionnalités clés

• Puissance de crête jusqu'à 10× la puissance moyenne
• Durées d'impulsion typiques 0,05–50 ms (selon la famille)
• Énergie d'impulsion jusqu'à plusieurs centaines de joules (ex. jusqu'à 240 J)
• Configurations monomode, multimode et multicanal
• Options de longueur d'onde : 1070 nm standard ; diode QCW (~895 nm) et thulium QCW (1880–2100 nm)
• Modulation analogique des impulsions pour façonner la forme temporelle et les trains d'impulsions

Optimisation flexible des applications
Les impulsions QCW peuvent être modulées individuellement pour obtenir des formes temporelles ou des trains d'impulsions adaptés à l'application. Stratégies typiques : rafales multipulses pour le forage, impulsions de montée pour le pré-nettoyage, pics renforcés pour matériaux très réfléchissants et impulsions de descente pour réduire la fissuration.

Applications

• Forage — association de forte puissance de crête et longue durée d'impulsion pour une haute qualité de trou et un débit important.
• Soudage — la puissance de crête permet de compenser la réflectivité de métaux (cuivre, aluminium) avec un apport thermique limité ; adapté au soudage de batteries et aux assemblages de précision.
• Découpage — les lasers QCW monomode permettent un couplage efficace aux matériaux non métalliques (céramique, saphir) pour des découpes IR rapides et précises.
• Usages médicaux et scientifiques — modules diode et thulium pour intégrations OEM médicales et applications de laboratoire.

Familles de produits / variantes (aperçu)

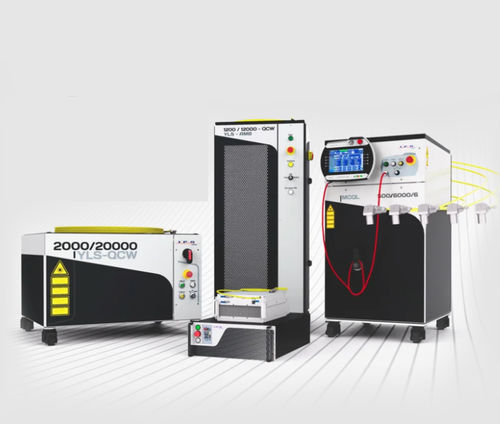

Familles représentatives : YLS-QCW (cabinets multimode), MCQL (multi-canaux QCW), YLR-QCW (racks), YLM-QCW (modules), YLR/YLM-QCW-SM (monomode), DLM-QCW (modules diode QCW), TLM-QCW (modules thulium QCW).

Comparaison représentative des séries (haut niveau)
1070 nm | Canaux | Puissance moyenne multimode | Pic 10× | Énergie d'impulsion | Durée d'impulsion | Diamètre fibre | Fréq. répétition | Refroidissement
YLS-QCW : 1 | jusqu'à 2 kW | jusqu'à 20 kW | jusqu'à 240 J | 0,2–10 ms | 50–300 μm | jusqu'à 2 kHz | air ou eau
MCQL : 2,3,4,6 | jusqu'à 500 W/canal | jusqu'à 6 kW/canal | jusqu'à 60 J/canal | 0,05–50 ms | 200–600 μm | jusqu'à 10 kHz | eau
YLR-QCW / YLM-QCW / SM : plages allant jusqu'à 600 W (modules), monomode 14 μm, taux de répétition jusqu'à 50 kHz, refroidissement selon la série.

Options diode et thulium
DLM-QCW (diode QCW) : longueur d'onde ~895 nm, sorties de plusieurs centaines de watts, noyaux de fibre jusqu'à ~600 μm pour intégration OEM portative ; TLM-QCW (thulium) : 1880–2100 nm pour applications IR moyen, options mono- et multimode et énergies adaptées à usages industriels/ médicaux spécifiques.

Remarques
Les spécifications sont représentatives des produits standards ; des configurations personnalisées et la disponibilité régionale sont proposées sur demande.

Caractéristiques techniques

• Longueur d'onde typique : 1070 nm (diode ~895 nm ; thulium 1880–2100 nm)
• Durée d'impulsion : généralement 0,05–50 ms (certaines séries 0,2–10 ms)
• Énergie d'impulsion : jusqu'à ~240 J (selon la famille)
• Puissance de crête : jusqu'à ~20 kW (10× la moyenne, selon la famille)
• Taux de répétition : de quelques Hz à 50 kHz (selon modèle)
• Diamètres de fibre : monomode ~14 µm ; multimode 50,100,200,300,400,600 µm
• Refroidissement : options air ou eau selon la série
