Capteur de force en traction compression CR-Y1

type pancake2 mV/Vde pesage

Description

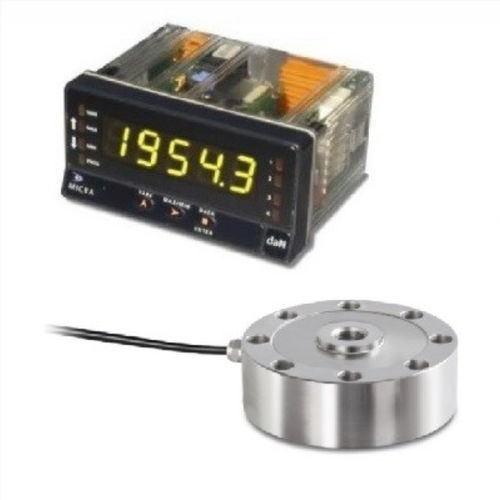

Instrument de mesure de force en traction compression CR-Y1 associé à l'afficheur MICRA M. Convient pour mesures de poids et de forces en traction et en compression, bancs d'essai de force et machines spéciales. Transmission de la force par une pièce de poussée ou par un trou fileté. Pièce d’appui incluse dans la livraison du peson type galette CR-Y1.

Plages de mesure

• Pesage : 0 à 500 kg … 0 à 20 t
• Mesure de force : 0 à 5 kN … 0 à 200 kN

Caractéristiques métrologiques et conformité

• Haute précision : erreur combinée 0,05 % de la pleine échelle (PE)
• Précision selon le standard OIML R60 C1
• Conformité RoHS

Construction et environnement

• Boîtier hermétique en inox
• Protection : IP68 (selon EN 60529)
• Sensibilité : 2 mV/V

Fixation et filetage

• Filetage pour pièce d’appui ou autre application de force : jusqu’à 5000 kg M16×1,5
• À partir de 10000 kg M32×1,5

Afficheur associé (MICRA M) — caractéristiques principales

• Afficheur numérique multifonction acceptant une grande variété de signaux d'entrée
• Signaux acceptés : cellules de charge (mV/V, mV), process (±10 Vcc, ±20 mA, potentiomètre), température (Pt100, thermocouples J, K, T)
• Sorties analogiques et numériques disponibles en option
• Alimentation : 85-265 Vca / 100-300 Vcc
• Format (mm) : 96 x 48 x 60
• Résolution : ±15 bits
• Lectures : 20/s

Options

• Certificat d'étalonnage COFRAC ou raccordé COFRAC disponible en option

Informations complémentaires (variantes disponibles)

• Plages disponibles : 0,5 t/5 kN, 1 t/10 kN, 2 t/20 kN, 5 t/50 kN, 10 t/100 kN, 20 t/200 kN

Caractéristiques / spécifications techniques

• Type de capteur : galette (CR-Y1)
• Domaines d'application : pesage, mesure de force en traction et compression, bancs d'essai
• Plage de mesure (exemples) : 0,5 t/5 kN → 20 t/200 kN
• Précision : 0,05 % PE (erreur combinée)
• Sensibilité : 2 mV/V
• Protection environnementale : IP68
• Matériau boîtier : inox hermétique
• Alimentation afficheur (MICRA M) : 85-265 Vca / 100-300 Vcc
• Format afficheur (mm) : 96 x 48 x 60
• Résolution afficheur : ±15 bits
• Vitesse d'échantillonnage afficheur : 20 lectures/s
• Filetage pour application de force : jusqu'à 5000 kg M16×1,5 ; à partir de 10000 kg M32×1,5
• Options : sorties analogiques/numériques sur demande, certificat d'étalonnage COFRAC en option
