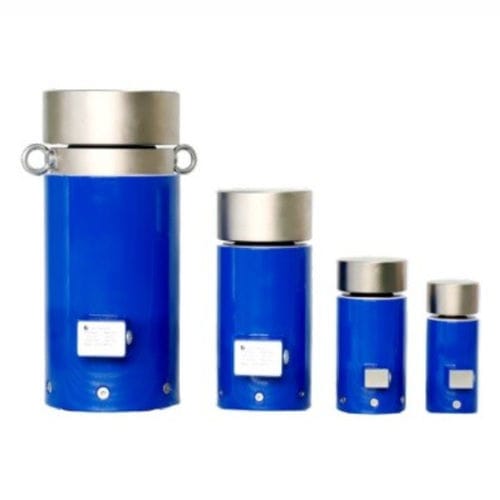

Capteur de force en compression LC-C197

par jauge de contrainteanalogique2 mV/V

Résumé
Cellule de charge en compression haute capacité LC-C197

• Plage de mesure disponible : 50 / 100 / 200 / 500 / 1000 / 2000 / 3000 / 5000 / 10000 / 20000 / 50000 kN
• Sensibilité nominale : 2.0 mV/V
• Indice de protection : IP67
• Matière : Acier inox

Description
Cellule de charge en compression haute capacité conçue pour des mesures de force élevées. Le capteur délivre un signal analogique qui nécessite un conditionnement/traitement pour lecture et affichage. Possibilité de fourniture avec certificat d'étalonnage (COFRAC, équivalent COFRAC ou raccordé COFRAC) en option.

Caractéristiques / spécifications techniques

• Capacités disponibles : 50 / 100 / 200 / 500 / 1000 / 2000 / 3000 / 5000 / 10000 / 20000 / 50000 kN
• Sensibilité : 2.0 mV/V
• Offset : ±5 mV/V
• Non linéarité : 0.05% de la pleine échelle
• Hystérésis : 0.05% de la pleine échelle
• Répétabilité : 0.05% de la pleine échelle
• Fluage (300 min) : 0.05% de la pleine échelle
• Effet de la température sur la sortie : 0.05% de la PE / 10°C
• Effet de la température sur le zéro : 0.05% de la PE / 10°C
• Résistance d'entrée : 760 ± 20 Ω
• Résistance de sortie : 760 ± 10 Ω
• Isolation : ≥ 5000 MΩ / 100 Vcc
• Tension d'alimentation recommandée : 5 à 12 V
• Tension maximale d'alimentation : 15 V
• Compensation en température : -10 à 40°C
• Température de fonctionnement : -20 à 60°C
• Limite de charge : 150% de la pleine échelle
• Charge de rupture : 300% de la pleine échelle
• Longueur de câble : Ø5 x 6000 mm
• Matière : Acier inox
• Indice de protection : IP67
