Capteur de force en compression CO-Y1

type boutonmono-axepar jauge de contrainte

Résumé

• Cellules de mesure miniatures à bouton en acier inoxydable
• Plage en compression : 0 à 100 N … 0 à 20 kN (variantes disponibles)
• Indice de protection : IP67

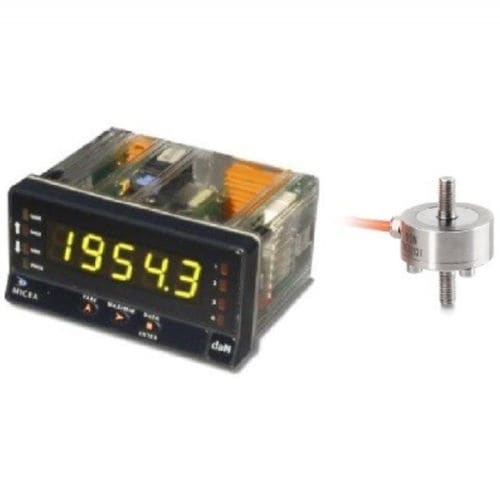

• Capteur associé à l'afficheur numérique MICRA M

Description
Le CO-Y1 est un capteur de force en compression miniature basé sur la technologie pont de jauge, entièrement réalisé en acier inoxydable. Il est particulièrement adapté aux installations d'essai et aux bancs de test. Malgré sa petite taille, il offre une précision de 0,5 % de la pleine échelle et un indice de protection IP67. Le capteur fournit un signal de sortie typique de 1 ou 1,5 mV/V.

Afficheur / Électronique (MICRA M)
Afficheur numérique multifonction permettant la configuration des entrées et la lecture des mesures. Alimentation large plage : 85-265 Vca / 100-300 Vcc. Format compact (mm) : 96 x 48 x 60. Résolution : ±15 bits. Fréquence de lecture : 20 lectures/s. Sorties analogiques et numériques disponibles en option.

Signaux d'entrée acceptés

• Cellules de charge : mV/V, mV
• Process : ±10 Vcc, ±20 mA, potentiomètre
• Température : sonde Pt100, thermocouples types J, K et T

Options de sortie (sur demande)

• 4-20 mA
• 0-10 V
• RS232
• RS485

Plages disponibles
0 à 10 kg / 100 N
0 à 20 kg / 200 N
0 à 50 kg / 500 N
0 à 100 kg / 1 kN
0 à 200 kg / 2 kN
0 à 500 kg / 5 kN
0 à 1000 kg / 10 kN
0 à 2000 kg / 20 kN

Caractéristiques / spécifications techniques

• Modèle : CO-Y1 (chaîne CO-Y1 + afficheur MICRA M)
• Type : capteur miniature en compression (cellule bouton)
• Matériau : acier inoxydable
• Précision : 0,5 % de la pleine échelle
• Signal de sortie : 1 ou 1,5 mV/V
• Indice de protection : IP67
• Alimentation (MICRA M) : 85-265 Vca / 100-300 Vcc
• Format afficheur (mm) : 96 x 48 x 60
• Résolution : ±15 bits
• Fréquence d'échantillonnage : 20 lectures/s
• Entrées compatibles : mV/V, mV, ±10 V, ±20 mA, potentiomètre, Pt100, thermocouples J/K/T
• Options de sorties : 4-20 mA, 0-10 V, RS232, RS485 (sur demande)
• Domaines d'application : essais et bancs de test pour mesures de masse et de force
