Capteur de force en compression CO-Y4 + MICRA-M

type bouton1 mV/Vpour machine d'essai

Présentation

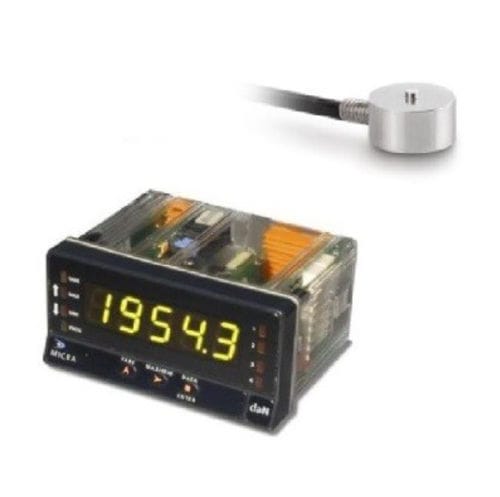

Appareil de mesure de la force composé d'un capteur miniature de compression CO-Y4 associé à l'afficheur/conditionneur MICRA M. Conçu pour des mesures et essais en compression sur bancs d'essai, contrôle qualité et applications R&D. Construction en acier inoxydable et indice de protection IP67 pour utilisation en environnements sévères.

Caractéristiques principales du capteur CO-Y4

• Cellule de mesure miniature type bouton en acier inoxydable
• Plages disponibles en compression : 0–50 N et 0–100 N (correspondant approximativement à 0–5 kg et 0–10 kg)
• Indice de protection : IP67 (selon EN 60529)
• Signal de sortie : 1 mV/V
• Usage : essais de traction/compression, mesures de masse et de force sur bancs

Caractéristiques principales de l'afficheur MICRA M

• Afficheur numérique multifonction avec configuration des entrées
• Entrées compatibles : cellules de charge (mV/V, mV), signaux process (±10 V, ±20 mA), potentiomètre
• Entrées température : Pt100 et thermocouples types J, K, T
• Sorties analogiques et numériques disponibles en option
• Alimentation : 85–265 Vca / 100–300 Vcc
• Format : 96 x 48 x 60 mm
• Résolution : ±15 bits
• Fréquence de lecture : 20 affichages/s

Tableau des plages
0 à 5 Kg / 50 N
0 à 10 Kg / 100 N

Options et services

• Certificat d'étalonnage disponible : COFRAC, équivalent COFRAC ou raccordé COFRAC (option)

Caractéristiques / spécifications techniques

• Type : capteur miniature à bouton en compression (CO-Y4)
• Construction : acier inoxydable
• Plages : 0–50 N, 0–100 N
• Indice de protection : IP67
• Signal de sortie capteur : 1 mV/V
• Afficheur : MICRA M multifonction
• Entrées MICRA M : mV/V, mV, ±10 V, ±20 mA, potentiomètre, Pt100, thermocouples (J, K, T)
• Sorties : options analogiques et numériques disponibles
• Alimentation MICRA M : 85–265 Vca / 100–300 Vcc
• Dimensions MICRA M : 96 x 48 x 60 mm
• Résolution MICRA M : ±15 bits
• Fréquence de lecture : 20 /s
