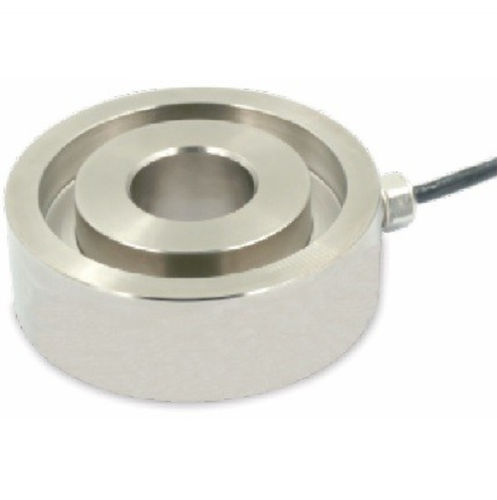

Capteur de force en compression LC-C119B

type pancakeanalogiquehaute précision

Présentation
Rondelle de charge pour mesure de force en compression, conçue pour des capacités jusqu'à 50 kN. Sortie analogique en mV/V, haute fréquence de réponse en dynamique et indice de protection élevé pour des applications industrielles.

Principales caractéristiques

• Plages de mesure disponibles : 0 à 5kN … 0 à 50kN (capacités : 5 / 10 / 20 / 30 / 50 kN)
• Sensibilité typique : 1,5 mV/V (±10%)
• Excellente linéarité : 0,2% de la pleine échelle
• Indice de protection : IP67
• Matière : acier inox

Caractéristiques / spécifications techniques

• Capacité : 5 / 10 / 20 / 30 / 50 kN
• Sensibilité : 1.5 ±10% mV/V
• Offset : ±2% de la pleine échelle
• Non-linéarité : 0.2% de la pleine échelle
• Hystérésis : 0.2% de la pleine échelle
• Répétabilité : 0.1% de la pleine échelle
• Fluage (30 min) : 0.2% de la pleine échelle
• Effet de la température sur la sortie : 0.1% de la PE / 10°C
• Effet de la température sur le zéro : 0.1% de la PE / 10°C
• Résistance d'entrée : 780 ±20 Ω
• Résistance de sortie : 700 ±10 Ω
• Isolation : ≥ 5000 MΩ / 100 Vcc
• Tension d'alimentation recommandée : 5 V
• Tension d'alimentation maximale : 15 V
• Compensation en température : -10 à 60°C
• Température de fonctionnement : -20 à 80°C
• Limite de charge : 150% de la pleine échelle
• Charge de rupture : 300% de la pleine échelle
• Longueur de câble : Ø4 x 4000 mm
• Indice de protection : IP67
• Matière : acier inox
• Sortie : signal analogique (mV/V) nécessitant conditionnement/électronique de lecture
• Option : fourniture possible avec certificat d'étalonnage (COFRAC, équivalent COFRAC ou raccordé COFRAC)
