Capteur de force en traction compression CO-Y3 + MICRA-M

mono-axepar jauge de contrainteanalogique

Présentation

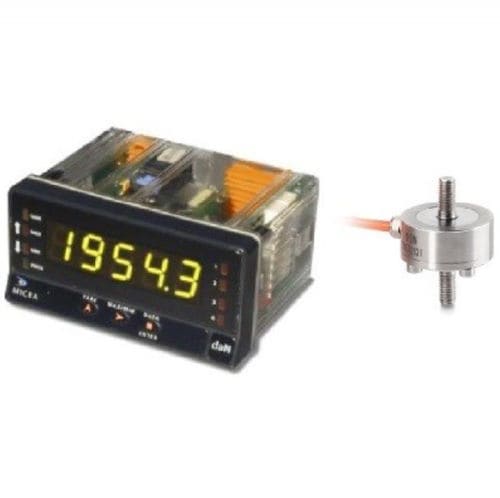

Appareil de mesure de force en traction CO-Y3 associé à l'afficheur MICRA-M. Le CO-Y3 est un micro capteur de force traction-compression en acier inoxydable utilisant un pont de Wheatstone. Sous charge, les jauges mesurent la déformation et délivrent un signal analogique brut en mV/V.

Fonctionnalités principales du capteur CO-Y3

• Corps : entièrement en acier inoxydable
• Principe de mesure : pont de Wheatstone (jauges de déformation)
• Signal de sortie : 2 mV/V (signal brut non amplifié)
• Indice de protection : IP65
• Domaine d’application : mesure de la masse et des forces

Afficheur / Indicateur MICRA-M
Afficheur numérique multifonction associé au capteur, configurable par l'utilisateur pour différents types d'entrées.

• Accepte une grande variété de signaux d'entrée : cellules de charge (mV/V, mV), entrées process (±10 Vcc, ±20 mA), potentiomètre
• Entrées température : sonde Pt100, thermocouples types J, K et T
• Sorties analogiques et numériques : disponibles en option (sur demande)
• Alimentation : 85-265 Vca / 100-300 Vcc
• Format (mm) : 96 x 48 x 60
• Résolution : ±15 bits
• Lectures : 20 / s

Variantes de plage
Plage disponible : 0 à 5 Kg / 50 N, 0 à 10 Kg / 100 N

Options
Possibilité de livraison avec certificat d’étalonnage COFRAC, équivalent COFRAC ou raccordé COFRAC (en option).

Téléchargements disponibles (documents techniques)
Fiche Technique CO-Y3 (PDF), Manuel CO-Y3 (PDF)

Caractéristiques / spécifications techniques

• Modèle : CO-Y3 (capteur) + MICRA-M (afficheur)
• Plages : 0 à 5 Kg / 50 N ; 0 à 10 Kg / 100 N
• Précision : ≤± 0.1% de la PE
• Indice de protection : IP65
• Signal de sortie capteur : 2 mV/V (sortie brute)
• Matériau capteur : acier inoxydable
• Alimentation afficheur : 85-265 Vca / 100-300 Vcc
• Format afficheur (mm) : 96 x 48 x 60
• Résolution afficheur : ±15 bits
• Vitesse de lecture : 20 lectures/s
• Options : sorties analogiques et numériques (sur demande), certificat d’étalonnage COFRAC en option
