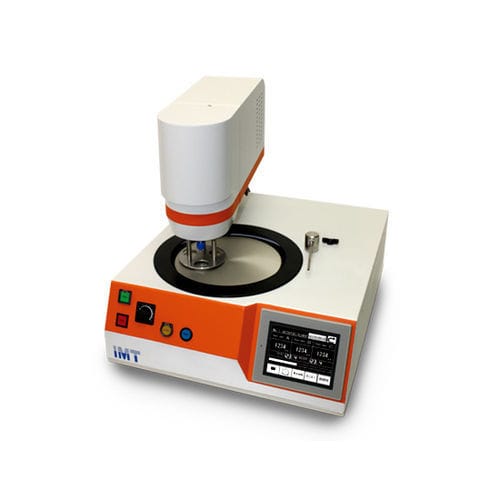

Machine de polissage pour échantillons métallographiques Q-roy

pour métauxpour la préparation d'éprouvettesindustrielle

Vue d'ensemble du produit
Machine de polissage compacte et automatisée conçue pour le réglage individuel de l'enlèvement en Z sur jusqu'à trois échantillons. La valeur d'enlèvement se règle par pas de 1 μm ; arrêt automatique possible par valeur d'enlèvement ou par durée. Interface simple via écran tactile et commandes analogiques.

Principales caractéristiques

• Réglage individuel en Z par échantillon : Réglage de l'enlèvement directionnel (Z) indépendamment pour chaque échantillon (jusqu'à 3) ; plage 5 μm–5 mm par échantillon, jusqu'à H20 mm, résolution 1 μm. Le polissage des autres échantillons se poursuit lorsqu'un échantillon atteint sa valeur définie.
• Mode polissage temporisé : Contrôle du polissage par durée ; deux mouvements différents peuvent être programmés dans un seul cycle.
• Compatibilité Abrasive Auto Drip : Dispositif d'égouttement automatique des abrasifs en option pour réaliser la finition automatiquement sans intervention opérateur.
• Correction de l'erreur d'abrasion : Fonction de compensation pour corriger les erreurs d'abrasion causées par le faux-rond du disque ou l'élasticité du tampon en saisissant au préalable le faux-rond.

Spécifications de la machine

• Taille des disques : disque de meulage haute précision φ223 mm ou φ200 mm ; disque de polissage haute précision φ200 mm ; disque magnétique φ200 mm (disques vendus séparément).
• Fonction de polissage : polissage à charge individuelle pour jusqu'à 3 échantillons (φ25 / 30 / 40 mm standard ; tailles personnalisées possibles ; porte-échantillon vendu séparément).
• Vitesse de rotation : disque 50–300 tr/min (réversible) ; porte-échantillon 50–200 tr/min.
• Pression appliquée : charge individuelle 5–30 N par échantillon.
• Commande : écran tactile + boutons analogiques + bouton de réglage de la vitesse ; arrêt automatique sélectionnable par valeur d'enlèvement ou par temps ; alimentation d'eau automatique Start/Stop + bouton eau analogique.
• Valeurs d'enlèvement : 5 μm–5 mm par échantillon (réglage en 1 μm) ; réglage jusqu'à H20 mm ; possibilité d'abrasion jusqu'à 5 mm.
• Mécanisme de tête : descente/levée de la tête ; polissage manuel possible lorsque la tête est relevée.
• Alimentation d'air : 0,5–0,7 MPa (régulateur séparé requis au-dessus de 0,7 MPa).
• Puissance moteur : tête 60 W moteur brushless ; base 120 W moteur brushless.
• Alimentation : monophasé 100 V ou monophasé 220 V.
• Dimensions & poids : W480 × D670 (jusqu'au drain) × H500 mm (H650 mm tête levée) ; 45 kg.

Caractéristiques techniques

• Nom du modèle : Q-roy
• Compatibilité disques : φ223 mm, φ200 mm (disques de meulage / polissage / magnétiques)
• Capacité d'échantillons : jusqu'à 3 échantillons (φ25 / 30 / 40 mm standard ; tailles personnalisées disponibles)
• Résolution & plage d'enlèvement : pas de 1 μm ; 5 μm–5 mm par échantillon ; jusqu'à H20 mm
• Vitesse de rotation : disque 50–300 tr/min (réversible) ; porte-échantillon 50–200 tr/min
• Pression appliquée : 5–30 N par échantillon (charge individuelle)
• Moteurs : moteur brushless tête 60 W ; moteur base 120 W
• Interface : écran tactile + boutons analogiques + bouton de vitesse ; modes d'arrêt automatique (par valeur d'enlèvement ou temporisé)
• Alimentation en air : 0,5–0,7 MPa (plus élevé nécessite un régulateur séparé)
• Alimentation : monophasé 100 V ou 220 V
• Poids & dimensions : 45 kg ; W480 × D670 × H500 mm (H650 mm tête levée)
