Unité de rotation sur mesure SP-As series

plate

Résumé du produit

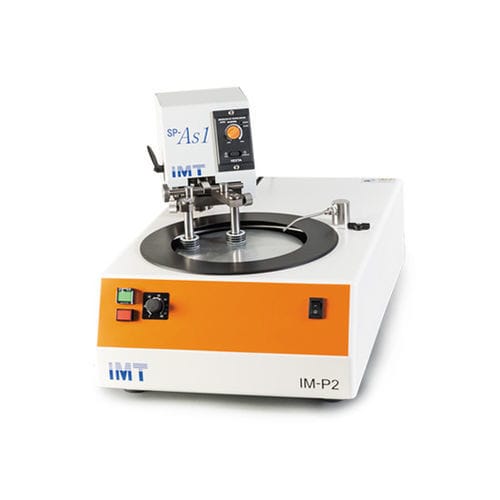

Le SP-As1/As2 est une unité rotative d'échantillons de type rouleau conçue pour se fixer sur la polisseuse IM-P2. Elle permet le polissage automatique d'échantillons non montés, notamment pour des opérations de limage longues à faible vitesse. Des porte-échantillons sur mesure sont disponibles pour des géométries spécifiques.

Caractéristiques principales

• Fonction d'oscillation intégrée : L'oscillation intégrée au bras réduit la résistance à l'abrasion et la sous-coupe des bords, favorise un polissage uniforme de la surface et permet un polissage à faible pression prolongeant la durée de vie de la toile de polissage.
• Polissage automatique d'échantillons non montés : Compatible avec l'IM-P2 pour des opérations longues et non surveillées de limage à basse vitesse. Des porte-échantillons sur mesure peuvent être fournis.
• Options de plateaux (optionnel) :
  • Plateau de limage fonte φ200–250mm — pour pâtes ≤ 6 μm
  • Plateau de limage cuivre φ200–250mm — pour pâtes 3–15 μm
  • Plateau de limage étain φ200–250mm — pour pâtes ≥ 6 μm
  • Anneau de correction diamant — correction de la planéité de la surface

Spécifications de la machine
Taille porte-échantillons adaptée : env. φ70 mm à 125 mm
Vitesse d'oscillation : 2–40 oscillations complètes/min (réglable)
Alimentation (SP-As) : monophasé 100V ou monophasé 200–220V (utiliser la prise de l'IM-P2)
Dimensions/Poids (avec IM-P2) : W410×D655×H390mm, 39kg
Largeur d'oscillation : réglable entre 8° et 16°
Réglage de la position d'oscillation : position centrale configurable
Bras porte-échantillon : réglable entre 0° et 40°
Minuterie : optionnelle (fixable sur IM-P2, arrêt automatique)

Spécifications de l'IM-P2
Taille des disques : disque de polissage ou magnétique φ200mm ou φ250mm (disques vendus séparément)
Vitesse de rotation : 50–400 rpm (réglable ; compatible 50/60Hz)
Alimentation/évacuation d'eau : robinet d'alimentation avec tuyau pour alimentation/évacuation
Alimentation électrique : monophasé 100V 50/60Hz ou monophasé 200–220V ; moteur réducté 200W
Dimensions/Poids : W390×D655 (jusqu'à l'orifice d'évacuation)×H195mm / 31kg

Spécifications techniques

• Modèle : SP-As1/As2
• Type : Unité rotative d'échantillons à rouleaux (se fixe sur IM-P2)
• Usage principal : Polissage automatique d'échantillons non montés ; adapté aux limages longues à basse vitesse
• Plateaux optionnels : fonte, cuivre, étain (φ200–250mm) ; anneau de correction diamant disponible
• Taille porte-échantillons adaptée : env. φ70–125 mm
• Vitesse d'oscillation : 2–40 oscillations/min (réglable)
• Largeur d'oscillation : réglable 8°–16°
• Position d'oscillation : position centrale configurable
• Réglage du bras : 0°–40°
• Alimentation (SP-As) : monophasé 100V ou 200–220V (utiliser la prise IM-P2)
• Dimensions/poids (avec IM-P2) : W410×D655×H390mm, 39kg
• Taille disque IM-P2 : φ200 ou φ250 mm
• Vitesse IM-P2 : 50–400 rpm
• Alimentation IM-P2 : monophasé 100V 50/60Hz ou 200–220V ; moteur 200W
• Dimensions/poids IM-P2 : W390×D655 (jusqu'à l'orifice d'évacuation)×H195mm / 31kg
