Base rotative M-05

Présentation

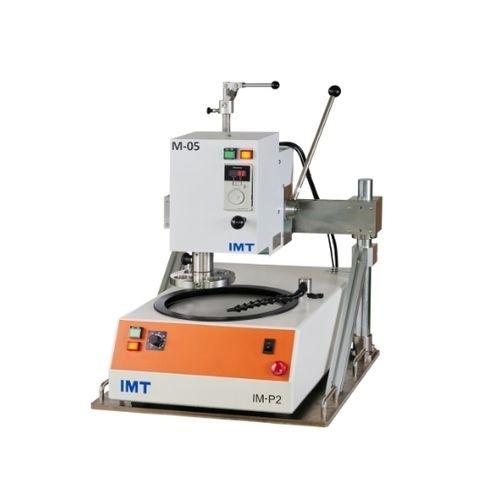

Le M-05 est un porte-échantillon rotatif s'installant sur la polisseuse IM-P2 pour permettre le polissage d'échantillons non montés et non cylindriques. Il dispose d'une rotation réglable et d'un système de pression à ressort en 3 niveaux. Le diamètre extérieur standard du porte-échantillon est Φ140 mm ; des adaptateurs permettent de placer quatre échantillons de Φ30 ou Φ40 mm.

Spécifications M-05

• Compatibilité : polisseuse IM-P2
• Vitesse de rotation : 0 à 150 tr/min, réglable
• Pression : charge totale de type ressort en 3 paliers — 50 N, 85 N, 120 N
• Diamètre extérieur du porte-échantillon : Φ140 mm (4 échantillons possibles pour Φ30 ou Φ40 mm)
• Alimentation : monophasé 220 V, moteur 60 W (alimenté depuis la prise de l'IM-P2)
• Dimensions (installé sur IM-P2) : L510 × P650 × H700 mm (jusqu'à l'évacuation / sommet de la poignée)
• Poids : corps M-05 env. 16 kg ; support de fixation env. 21 kg

Spécifications de la machine IM-P2

• Diamètre de disque recommandé lorsque M-05 est installé : Φ250 mm
• Vitesse de rotation du disque : 50 à 400 tr/min, réglable (50/60 Hz)
• Alimentation/évacuation d'eau : robinet d'alimentation avec connexion de tuyau
• Alimentation électrique : monophasé 100 V (ou 200–220 V), moteur réducteur 200 W
• Dimensions/Poids : L390 × P655 × H195 mm / 31 kg

Caractéristiques techniques

• Permet la mise à niveau de l'IM-P2 en connectant l'unité M-05
• Autorise le polissage d'échantillons non montés et non cylindriques — dépend de la forme et de la taille des échantillons
• Porte-échantillon et machine de nivellement disponibles en option
• Alimentation : le moteur M-05 est alimenté via la prise de l'IM-P2
