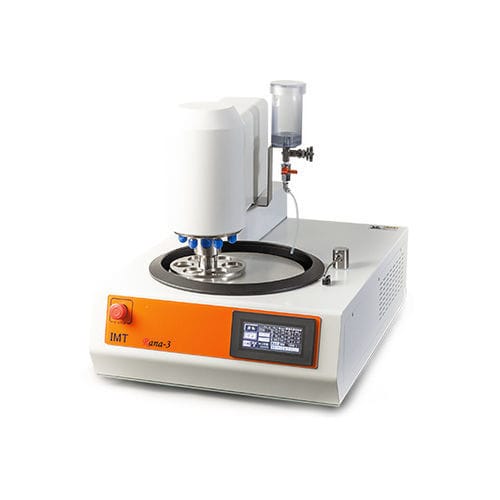

Machine de polissage pour métaux Rana-3

pour la préparation d'éprouvettesindustriellerectifieuse

Description
La Rana-3 est une polisseuse automatique à disque avec système de chargement individuel acceptant 1 à 6 éprouvettes. La vitesse de rotation du porte-échantillon est réglable afin que porte-échantillon et disque puissent tourner à la même vitesse et dans la même direction pour éviter toute perte de parallélisme ; les deux peuvent tourner en avant et en arrière.

Principales spécifications

• Polir sans perte de parallélisme ! Lorsque le porte-échantillon et le disque tournent à la même vitesse et dans la même direction, le meulage et le polissage conservent le parallélisme des pièces. La Rana-3 permet d'ajuster la vitesse du porte-échantillon pour effectuer le polissage/ponçage à vitesses égales et même sens. Le sens de rotation du disque et du porte-échantillon peut être inversé pour faciliter le polissage manuel, y compris pour les gauchers.

  Ponçage : papier SiC ou tampon — Vitesse disque : 200 rpm / Porte-échantillon : 200 rpm
  Polissage fin : DIA + toile de polissage — Vitesse disque : 65 à 150 rpm / Porte-échantillon : 65 à 150 rpm
• Augmentation/réduction automatique de la pression pendant un temps défini La Rana-3 peut augmenter ou réduire automatiquement la pression appliquée sur un échantillon sur le nombre de secondes configuré ; les réglages permettent une montée/descente progressive de la pression à des temps définis.
• Modifier les conditions de polissage (pression, vitesse) en deux étapes ! Deux phases de mouvement/conditions peuvent être programmées dans un même cycle pour s'adapter aux matériaux fragiles ou aux bords tranchants : démarrer à faible pression/vitesse puis passer à une pression/vitesse supérieures.
• Mémoire pour jusqu'à 16 conditions de polissage ! Jusqu'à 16 programmes peuvent être stockés. Des conditions différentes peuvent être assignées lors de la préparation de plusieurs échantillons pour améliorer la productivité.

Spécifications machine
Alimentation
Monophasé 100V, 50/60Hz ou monophasé 200–220V ; triphasé 200–220V, 50/60Hz ; monophasé 220V

Dimensions / Poids
W450 × D460 (jusqu'à l'arrière) × H500 mm (690 mm lorsque la tête est relevée) / 65 kg

Zone de polissage
Taille du disque
Disque de meulage : φ250 mm ; Disque de polissage : φ250 mm ; Disque magnétique : 250 mm (disques vendus séparément)
Vitesse de rotation du disque
50 à 400 rpm (sens avant/arrière commutable)
Puissance moteur
400 W (100/200V : moteur à engrenage)
Commande
Écran tactile étanche, bouton d'arrêt d'urgence ; arrêt automatique numérique par minuterie ; stockage jusqu'à 16 programmes de polissage ; réglage ABC (3 étapes configurables)
Fonction alimentation/évacuation d'eau
Ouverture/fermeture du robinet d'alimentation d'eau (tuyau d'alimentation/évacuation fourni)

Zone de rotation des éprouvettes
Rotation du porte-échantillon
50 à 200 rpm (sens avant/arrière commutable)
Puissance moteur (porte)
AC 120 W moteur brushless
Nombre d'échantillons
Sélectionnable de 1 à 6 (max. 3 avec φ50 mm)
Porte-échantillon
25, 30, 40, 50 mm ; diamètres en pouces ; tailles personnalisées disponibles (porte-échantillons vendus séparément)
Pression appliquée
10 à 50 N par échantillon
Lubrificateur
Accessoire standard (type réglage analogique du débit)
Source d'air principale
Requise 0,5 à 0,7 MPa (régulateur séparé requis pour >0,7 MPa)

Caractéristiques / spécifications techniques

• Modèle : Rana-3
• Alimentation : Monophasé 100V, 50/60Hz ou monophasé 200–220V ; triphasé 200–220V, 50/60Hz ; monophasé 220V
• Dimensions : W450 × D460 (jusqu'à l'arrière) × H500 mm (690 mm avec tête relevée)
• Poids : 65 kg
• Taille du disque : φ250 mm (meulage / polissage) ; disque magnétique 250 mm
• Vitesse de rotation disque : 50–400 rpm (sens avant/arrière commutable)
• Puissance moteur disque : 400 W (moteur à engrenage)
• Rotation porte-échantillon : 50–200 rpm (sens avant/arrière commutable)
• Puissance moteur porte : AC 120 W moteur brushless
• Nombre d'échantillons : 1–6 sélectionnable (max. 3 avec φ50 mm)
• Tailles porte-échantillon : 25, 30, 40, 50 mm ; diamètres en pouces et tailles personnalisées disponibles (vendus séparément)
• Pression appliquée : 10–50 N par échantillon
• Lubrificateur : accessoire standard, réglage analogique du débit
• Source d'air principale : Requise 0,5–0,7 MPa (régulateur séparé pour >0,7 MPa)
• Fonctions : écran tactile étanche, arrêt d'urgence, arrêt minuterie numérique, stockage jusqu'à 16 programmes, réglage ABC (3 étapes)
• Fonctions spéciales : montée/descente automatique de la pression sur secondes définies ; conditions de polissage programmables en deux étapes ; inversion rotation disque/porte ; réglage vitesse porte pour maintien du parallélisme
