Unité de rotation plate SP-L1

Description du produit

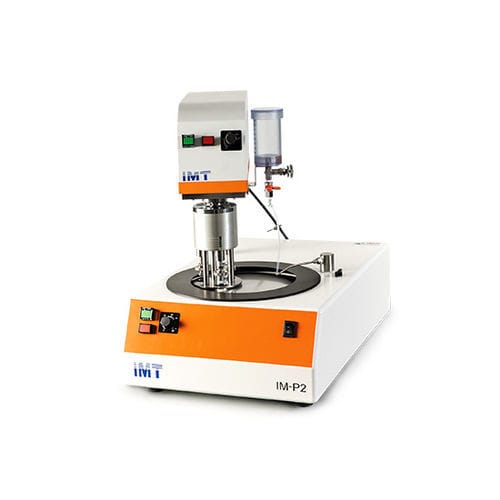

Le SP-L1 est un dispositif de rotation pour porte-échantillon conçu pour être monté sur la polisseuse IM-P2. Une fois installé sur l'IM-P2, le SP-L1 permet un polissage semi-automatique des échantillons pressés. La vitesse de rotation du porte-échantillon est réglable afin de synchroniser porte-échantillon et plateau et préserver le parallélisme lors du meulage et du polissage.

Principales spécifications

• Système de chargement individuel : Permet de retirer les échantillons individuellement lorsque chacun atteint la position de meulage cible (par exemple via des trous de référence). Jusqu'à trois échantillons peuvent être installés simultanément.
• Préservation du parallélisme : En alignant les vitesses et le sens de rotation du porte-échantillon et du plateau, le système limite l'inclinaison de la surface polie et évite l'enlèvement conique du matériau. Exemples de vitesses recommandées — polissage grossier : plateau 200 tr/min / porte-échantillon 200 tr/min ; polissage fin : plateau 65–150 tr/min / porte-échantillon 65–165 tr/min.
• Polissage semi-automatique avec lubrificateur fourni : L'association SP-L1 + IM-P2 permet des cycles de polissage automatique. Un lubrificateur avec réglage du débit et vanne d'ouverture/fermeture est fourni en standard.

Spécifications SP-L1
Vitesse de rotation : 0 à 200 tr/min, réglable
Nombre d'échantillons : sélectionnable de 1 à 3
Pression appliquée : 10 à 40 N par échantillon (chargement individuel à ressort)
Porte-échantillon : ø25 mm, ø30 mm ou ø40 mm × 3 positions ; tailles spéciales possibles ; porte vendu séparément
Lubrificateur : accessoire standard (réglage analogique du débit)
Alimentation : monophasé 100 V ou monophasé 220 V ; se branche sur la prise IM-P2 ; moteur 75 W
Dimensions / Poids : L460 × P655 × H550 mm (685 mm lorsque la tête est relevée) / 50 kg (valeurs avec IM-P2 installé)

Spécifications machine IM-P2
Tailles de disque : disque de meulage ø223/200/250 mm ; disque de polissage ø200/250 mm ; disque magnétique ø200/250 mm (disques vendus séparément)
Vitesse de rotation : 50 à 400 tr/min, réglable (compatible 50/60 Hz)
Fonction alimentation/évacuation d'eau : robinet d'alimentation avec tuyau d'alimentation/évacuation fourni
Alimentation électrique : monophasé 100 V, 50/60 Hz ou monophasé 200–220 V, 50/60 Hz ; moteur à engrenage 200 W
Dimensions / Poids : L390 × P655 (jusqu'à l'orifice de drainage) × H195 mm / 31 kg

Caractéristiques techniques

• Vitesse de rotation (SP-L1) : 0 à 200 tr/min (réglable)
• Nombre d'échantillons : 1 à 3 (sélectionnable)
• Pression appliquée : 10 à 40 N par échantillon (chargement individuel à ressort)
• Tailles de porte-échantillon : ø25 mm, ø30 mm, ø40 mm (3 positions) ; tailles spéciales possibles ; porte vendu séparément
• Lubrificateur : inclus (réglage analogique du débit)
• Alimentation (SP-L1) : monophasé 100 V ou 220 V ; moteur 75 W (se branche sur la prise IM-P2)
• Dimensions / Poids SP-L1 : L460 × P655 × H550 mm (685 mm tête relevée) / 50 kg (avec IM-P2 installé)
• Tailles de disque IM-P2 : meulage ø223/200/250 mm ; polissage ø200/250 mm ; magnétique ø200/250 mm
• Vitesse de rotation IM-P2 : 50 à 400 tr/min (réglable)
• Alimentation IM-P2 : monophasé 100 V (50/60 Hz) ou monophasé 200–220 V ; moteur à engrenage 200 W
• Dimensions / Poids IM-P2 : L390 × P655 × H195 mm / 31 kg
