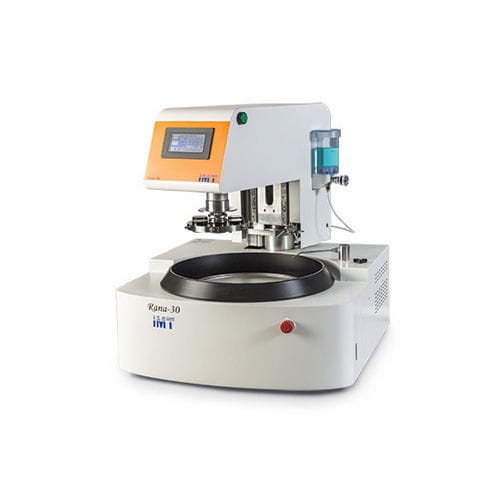

Machine de polissage pour métaux Rana-30

pour échantillons métallographiquesindustriellerectifieuse

Présentation du produit
Polisseuse et meuleuse automatique performante équipée d'une sécurité à double bouton de démarrage. La Rana-30 enregistre jusqu'à 16 programmes de polissage et intègre un réglage ABC (séquence de polissage en 3 étapes) pour une préparation d'échantillons efficace et reproductible.

Spécifications principales

• Général : Machine de polissage de bureau utilisant un système de charge totale. Zone de polissage entraînée par un servomoteur 750W ; rotation de l'échantillon assurée par un moteur brushless 120W. Fort couple, vitesse de disque jusqu'à 400 rpm et pression maximale appliquée de 400 N.
• Capacité des disques : Accepte des disques de meulage jusqu'à Ø310 mm en configuration de bureau.
• Sécurité : Dispositif à double bouton de démarrage (les boutons gauche et droit sur la tête doivent être pressés simultanément) pour prévenir les accidents tels que l'enchevêtrement.
• Accessoires optionnels : Par exemple, porte-échantillon pour machine de nivellement (porte vendu séparément).
• Polissage sans perte de parallélisme : Méthode recommandée : faire tourner le porte-échantillon et le disque à la même vitesse et dans le même sens. La Rana-30 permet d'ajuster indépendamment la vitesse du porte et d'inverser les rotations pour des opérations flexibles (y compris polissage gaucher).
• Réglages suggérés — meulage / polissage fin : Meulage : papier SiC ou tampon — Disque 200 rpm / Porte 200 rpm. Polissage fin : DIA + toile de polissage — Disque 65–150 rpm / Porte 65–150 rpm.
• Contrôle automatique de la pression : Rampe de pression programmable (augmentation/réduction sur un nombre de secondes défini) pendant l'opération.
• Changements de conditions en deux étapes : Deux mouvements différents peuvent être programmés dans un même cycle de polissage (ex. démarrer à basse pression/vitesse puis augmenter pour matériaux fragiles ou bords).
• Mémoire : Stocke jusqu'à 16 conditions de polissage pour un rappel rapide lors de la préparation de plusieurs échantillons.

Spécifications machine
Alimentation : 3 phases 200–220 V, 50/60 Hz
Dimensions / Poids : W600 × D745 (jusqu'à l'orifice de drainage) × H675 mm / 105 kg

Zone de polissage
Taille des disques : Disque meulage : Ø250 mm, Ø305 mm ; Disque polissage : Ø250 mm, Ø300 mm ; Disque magnétique : Ø250 mm, Ø300 mm (disques vendus séparément)
Vitesse de rotation du disque : 50–400 rpm (sens avant/arrière sélectionnable)
Puissance moteur : servomoteur 750W
Commande : écran tactile étanche avec bouton d'arrêt d'urgence ; démarrage automatique via boutons gauche/droit de la tête ; stockage jusqu'à 16 conditions ; réglage ABC (3 étapes configurables)

Zone de rotation des échantillons
Rotation du porte-échantillon : 50–200 rpm (sens avant/arrière sélectionnable)
Puissance moteur : moteur brushless AC 120W
Porte-échantillon : standard Ø165 mm (en option jusqu'à Ø200 mm). Type goutte : Ø10–40 mm × 6 échantillons ; Trou rectangulaire : ×3. Tailles personnalisées possibles (porte vendu séparément)
Pression appliquée : 50–400 N
Graisseur : fonction goutte automatique (réglage d'intervalle et de quantité possible)
Air primaire requis : 0,5–0,7 MPa (régulateur séparé nécessaire si >0,7 MPa).

Vidéo
Vidéo promotionnelle/de démonstration disponible montrant le fonctionnement de la Rana-30.

Caractéristiques techniques

• Modèle : Rana-30
• Brand: IMT Co.,Ltd.
• Puissance moteur polissage : servomoteur 750W
• Puissance moteur porte : moteur brushless AC 120W
• Plage vitesse rotation disque : 50–400 rpm (avant/arrière)
• Plage vitesse rotation porte : 50–200 rpm (avant/arrière)
• Tailles de disques compatibles : Meulage Ø250 mm, Ø305 mm ; Polissage Ø250 mm, Ø300 mm ; Magnétique Ø250 mm, Ø300 mm
• Pression maximale appliquée : 400 N (plage 50–400 N)
• Mémoire : jusqu'à 16 conditions programmables
• Réglage ABC : 3 étapes configurables
• Rampage automatique de pression : augmentation/réduction programmable sur un nombre de secondes
• Sécurité : double bouton de démarrage (les deux boutons gauche et droit doivent être pressés)
• Interface : écran tactile étanche avec arrêt d'urgence
• Dimensions (L×P×H) : 600 × 745 (jusqu'à l'orifice de drainage) × 675 mm
• Poids : 105 kg
• Alimentation : 3 phases 200–220 V, 50/60 Hz
• Graisseur : goutte automatique avec réglage d'intervalle et de quantité
• Air primaire : requis 0,5–0,7 MPa (régulateur séparé si >0,7 MPa)
