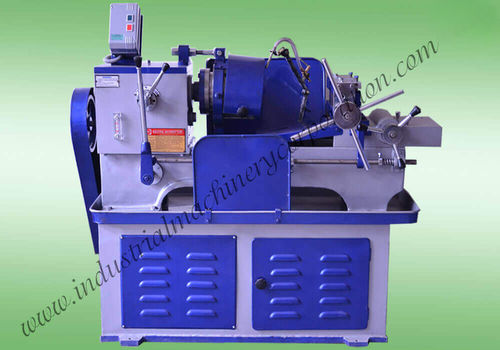

Machine à fileter les barres

Présentation du produit
La machine semi-automatique de filetage pour barres TMT Chaser réalise le filetage extérieur sur barres TMT forgées (norme EN8-D). Destinée aux environnements de production élevée et aux chantiers, elle est proposée en trois variantes de colonne (A, B, C) couvrant des diamètres de 6 mm à 65 mm. Conçue avec des alliages à haute densité et des composants industrielles, elle réduit le temps opérateur et les besoins de maintenance lors d'utilisations prolongées.

Types de filets réalisables

• Métrique
• BSP
• BSPT
• NPT
• UNF
• UNC
• BSW
• Filets Acme
• B.S.F.

Caractéristiques clés

• Fonctionnement semi-automatique à grande vitesse adapté à la production continue
• Composants en alliages à haute densité pour des performances constantes
• Construction robuste pour ateliers et chantiers
• Conception peu exigeante en maintenance pour des cycles prolongés
• Vis mère optionnelle pour exigences spécifiques de filetage

Informations d'exploitation / marchés

• Conçue pour le filetage extérieur des barres TMT après forge
• Adaptée aux installations à haute production et aux dépôts de construction
• Installée et en service sur plusieurs marchés internationaux dont Abou Dabi, Algérie, Australie, Bangladesh, Bhoutan, Canada, Amérique centrale, Colombie, Allemagne, Ghana, Jordanie, Koweït, Liban, Malaisie, Maldives, Mexique, Myanmar, Népal, Pérou, Philippines, Qatar, Arabie saoudite, Australie-Méridionale, Sri Lanka, Thaïlande, Tunisie, Turquie, Émirats arabes unis, États-Unis, Vietnam

Tableau des spécifications
Modèle : Colonne A — 1/4" à 1" (6 mm à 25 mm) (type lit) ; Colonne B — 3/8" à 1 1/2" (10 mm à 40 mm) (type lit) ; Colonne C — 1/2" à 2 1/2" (12 mm à 65 mm) (type lit)
Mouvement de la selle : Colonne A — 10" ; Colonne B — 10" - 12" ; Colonne C — 22"
Plage de vitesses de broche : Colonne A — 75–140 tr/min ; Colonne B — 75–140 tr/min ; Colonne C — 45–90 tr/min
Nombre de vitesses de broche : Colonne A — 2 ; Colonne B — 2 ; Colonne C — 3
Capacité de filetage : Colonne A — 1/4" à 1" ; Colonne B — 3/8" à 1 1/2" ; Colonne C — 1/2" à 2 1/2"
Production par heure : Colonne A — 60–80 ; Colonne B — 60–80 ; Colonne C — 70–90
Puissance requise : Colonne A — 3 H.P. ; Colonne B — 3 H.P. ; Colonne C — 7,5 H.P.
Vis mère : Optionnelle (toutes colonnes)
Poids approximatif (kg) : Colonne A — 500 ; Colonne B — 550 ; Colonne C — 990

Spécifications techniques

• Variantes de modèle : Colonne A (6–25 mm), Colonne B (10–40 mm), Colonne C (12–65 mm)
• Mouvement de selle : 10" / 10"–12" / 22" (selon modèle)
• Plages de vitesses de broche : 75–140 tr/min (A & B), 45–90 tr/min (C)
• Réglages de vitesse de broche : 2 (A & B), 3 (C)
• Capacité de filetage : jusqu'à 1/4"–2 1/2" selon modèle
• Débit de production : 60–90 filets/heure selon modèle
• Alimentation : 3 H.P. (A & B), 7,5 H.P. (C)
• Vis mère : optionnelle
• Poids approximatif : 500 / 550 / 990 kg (selon modèle)
