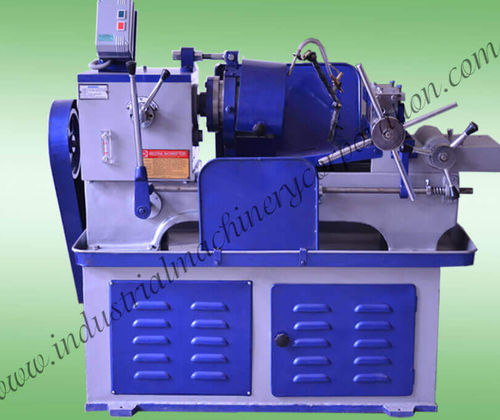

Machine à fileter à grande vitesse

Description du produit
Industrial Machinery Corporation fournit la machine à fileter sur barres IMC, conçue pour réaliser des filetages externes sur barres et tiges à l'aide d'un taillant tangentiel ou d'une tête de filage. La pièce reste immobile pendant la rotation de la tête de filage ou du taillant, permettant d'obtenir des filetages uniformes tels que BSW, NPT, UNF, métrique, UNC, ACME et BSF.

Processus

• Préparation : nettoyage et inspection de la barre pour vérifier la rectitude et l'absence de défauts.
• Réglage : configuration de la machine pour le pas, le diamètre et la longueur de filet requis.
• Filetage : bridage sûr de la pièce ; la tête ou le taillant tourne autour de la barre pour couper ou former le filetage.
• Finition : retrait de la pièce, ébavurage et contrôle qualité.

Caractéristiques clés

• Coupe de filet à grande vitesse et précision adaptée aux séries de production
• Têtes et taillants interchangeables pour couvrir un large éventail de types de filets
• Gamme de modèles pour diamètres de 1/4"–2.1/2" (6 mm–65 mm)
• Construction de type banc pour des opérations stables et répétables
• Contrôles simples pour le réglage et les changements d'outillage
• Protections et dispositifs de sécurité intégrés
• Conception nécessitant peu d'entretien et portabilité en option sur certains modèles
• Options de personnalisation pour répondre aux besoins de production spécifiques

Applications

• Construction : tiges filetées pour connexions en béton et structures
• Production : barres et composants filetés pour machines et équipements
• Industrie générale : toute application nécessitant un filetage externe constant sur barres et tiges

Gamme d'IMC Die-Head
1/4" to 1" | 3/8" to 1.1/2" | 1/2" to 2.1/2" (6 mm–25 mm | 10 mm–40 mm | 12 mm–65 mm)

Taillant tangentiel
Les taillants tangents IMC sont fabriqués en acier rapide importé avec des contrôles métallurgiques et de traitement thermique. Les pièces de taillant sont interchangeables, permettant de remplacer uniquement les éléments endommagés sans changer l'ensemble.

Spécifications

• Modèles : 1/4" to 1" (6 mm–25 mm); 3/8" to 1.1/2" (10 mm–40 mm); 1/2" to 2.1/2" (12 mm–65 mm)
• Déplacement de la selle (par modèle) : 10", 13", 22"
• Plage de vitesses de broche : 75–140 rpm (modèles plus petits), 45–90 rpm (modèle le plus grand)
• Nombre de vitesses de broche : 2
• Capacité de filetage : selon les gammes de modèles ci-dessus
• Rendement : environ 60–90 pièces/heure selon le modèle
• Puissance requise : 3 H.P. (deux modèles plus petits), 7,5 H.P. (le plus grand)
• Vis mère : en option
• Poids approximatif : 500 kg, 550 kg, 990 kg (selon modèle)
