Machine à fileter les tubes automatique

manuellehydraulique

Présentation du produit

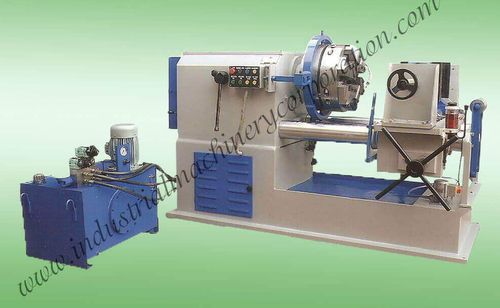

Machine hydraulique de filetage de tuyaux, construction type colonne. Commande en modes automatique et manuel depuis un panneau de contrôle. Fourni avec groupe hydraulique (power pack) et cinq vérins hydrauliques dédiés. Commande PLC optionnelle assurant le maintien automatique de la longueur de filetage et des changements de longueur en un clic sans modifier les autres réglages.

Détails fonctionnels clés

• Commande : fonctionnement automatique et manuel via panneau de contrôle ; PLC optionnel pour contrôle automatique de la longueur de filetage et changements rapides.
• Hydraulique : groupe hydraulique et cinq vérins séparés pour le bridage, l'engagement de la vis mère, le positionnement de la filière (die-head), l'ouverture/fermeture de la filière et l'arrêt de la pièce pour maintenir la longueur de filetage.
• Type de machine : type colonne avec mécanisme d'ouverture automatique pour réduire la manutention manuelle.

Gamme de filières IMC

• 1/2" à 2.1/2" (12–65 mm)
• 1" à 4" (25–100 mm)
• 2.1/2" à 6" (65–150 mm)
• 4" à 8" (100–200 mm)

Options disponibles

• Type de filetage : BSP, BSPT, NPT, BSW, autre
• Longueur de filetage requise : jusqu'à 4" (100 mm), jusqu'à 12" (300 mm), jusqu'à 24" (600 mm), autre
• Diamètre de la pièce : 3/8" à 2" (10–50 mm), 1/2" à 2.1/2" (12–65 mm), 1" à 4" (25–100 mm), 2.1/2" à 6" (65–150 mm), 4" à 8" (100–200 mm), autre
• Délai d'achat : immédiatement, sous une semaine, sous 15 jours, sous un mois, autre
• Prix attendu : valeur saisie par l'utilisateur

Spécifications
Modèle :
1/2" à 2.1/2" (12 mm à 65 mm) (Type colonne)
1" à 4" (25 mm à 100 mm) (Type colonne)
2.1/2" à 6" (65 mm à 150 mm) (Type colonne)
4" à 8" (100 mm à 200 mm) (Type colonne)

Mouvement de la selle : 12" - 16" / 10" - 12" / 8" / 8"
Plages de vitesses broche : 60-90-120 / 40-75-115 / 25-50 / 25-50
Nombre de vitesses broche : 3 / 3 / 2 / 2
Capacité de filetage : 1/2" à 2.1/2" / 1" à 4" / 2.1/2" à 6" / 4" à 8"
Production par heure : 70-90 / 35-40 / 20-25 / 15-20
Puissance requise (960 RPM) : 7.5 H.P. / 12.5 H.P. / 15 H.P. / 20 H.P.
Vis mère : automatique (tous modèles)
Poids (kg) env. : 990 / 1600 / 1900 / 2500

Remarques sur la conception et les performances
La machine est conçue selon les standards industriels avec plusieurs modèles pour répondre à des besoins variés en puissance, mouvement de selle, capacité de filetage, plages de vitesses et cadence. La construction type colonne et le mécanisme d'ouverture automatique réduisent les interventions manuelles et augmentent la productivité.

Caractéristiques techniques

• Modèle A : 1/2" à 2.1/2" (12 mm à 65 mm) - Type colonne ; Mouvement de selle : 12"-16"; Vitesses broche : 60-90-120; Nombre de vitesses : 3; Capacité de filetage : 1/2" à 2.1/2"; Production/h : 70-90; Puissance (960 RPM) : 7.5 H.P.; Vis mère : automatique; Poids : ~990 kg.
• Modèle B : 1" à 4" (25 mm à 100 mm) - Type colonne ; Mouvement de selle : 10"-12"; Vitesses broche : 40-75-115; Nombre de vitesses : 3; Capacité de filetage : 1" à 4"; Production/h : 35-40; Puissance (960 RPM) : 12.5 H.P.; Vis mère : automatique; Poids : ~1600 kg.
• Modèle C : 2.1/2" à 6" (65 mm à 150 mm) - Type colonne ; Mouvement de selle : 8"; Vitesses broche : 25-50; Nombre de vitesses : 2; Capacité de filetage : 2.1/2" à 6"; Production/h : 20-25; Puissance (960 RPM) : 15 H.P.; Vis mère : automatique; Poids : ~1900 kg.
• Modèle D : 4" à 8" (100 mm à 200 mm) - Type colonne ; Mouvement de selle : 8"; Vitesses broche : 25-50; Nombre de vitesses : 2; Capacité de filetage : 4" à 8"; Production/h : 15-20; Puissance (960 RPM) : 20 H.P.; Vis mère : automatique; Poids : ~2500 kg.
• Système hydraulique : cinq vérins hydrauliques séparés avec fonctions dédiées pour le bridage du tuyau, l'engagement de la vis mère, le déplacement/positionnement de la filière, l'ouverture/fermeture de la filière et l'arrêt de la pièce pour maintenir la longueur de filetage.
