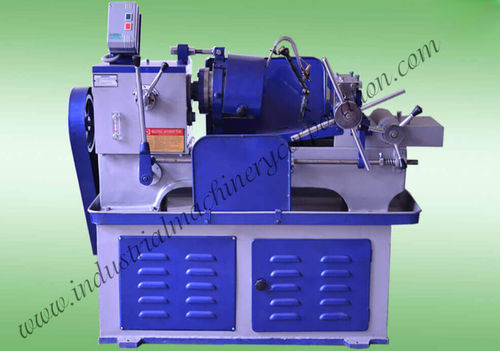

Machine à fileter mécanique

à grande vitessepour fer à béton

Vue d'ensemble du produit
Une fileteuse pour barres d'armature est utilisée pour couper des filetages externes et supprimer les nervures des barres TMT afin de réaliser des manchons mécaniques et des connexions. IMC fournit des chasseurs de filet et des machines complètes conçus pour les dimensions des barres TMT et les environnements de production industriels. L'équipement est destiné à un usage en atelier lorsque des filetages dimensionnels répétables sont requis.

Matériaux et outillage
Les chasseurs tangentiels IMC pour barres TMT sont fabriqués en acier rapide importé répondant à des spécifications métallurgiques strictes. Un traitement thermique maîtrisé et un contrôle sur équipements importés garantissent la durée de vie des outils et la conformité du profil de filetage aux tolérances spécifiées.

Gamme de porte-dies IMC

• 1/4 in à 1 in (6MM à 25MM)
• 3/8 in à 1 1/2 in (10MM à 40MM)
• 1/2 in à 2 1/2 in (12MM à 65MM)

Options disponibles

• Type de filetage : METRIC; BSW; Autres; Ne sait pas exactement
• Longueur de filetage requise : Jusqu'à 4 in (100MM); Jusqu'à 12 in (300MM); Jusqu'à 24 in (600MM); Autres; Ne sait pas exactement
• Plage de diamètre de la pièce : 1/4 in à 1 in (6MM à 25MM); 3/8 in à 1 1/2 in (10MM à 40MM); 3/8 in à 2 in (10MM à 50MM); 1/2 in à 2 1/2 in (12MM à 65MM); Autres; Ne sait pas exactement
• Délai d'achat : Immédiatement; Dans une semaine; Dans les 15 jours; Dans un mois; Autres; Ne sait pas exactement
• Prix attendu : champ à renseigner par le client

Tableau des spécifications
MODEL : 1/4 in TO 1 in (6MM to 25MM) (BED TYPE) / 3/8 in TO 1 1/2 in (10MM to 40MM) (BED TYPE) / 1/2 in TO 2 1/2 in (12MM to 65MM) (BED TYPE)
Mouvement de la selle : 10 in / 13 in / 22 in
Plage de vitesse de broche : 75-140 / 75-140 / 45-90
Nombre de vitesses de broche : 2 / 2 / 2
Capacité de filetage : 1/4 in à 1 in / 3/8 in à 1 1/2 in / 1/2 in à 2 1/2 in
Production par heure : 60-80 / 60-80 / 70-90
Puissance requise : 3 H.P. / 3 H.P. / 7.5 H.P.
Vis mère : Optionnelle / Optionnelle / Optionnelle
Poids (kg) env. : 500 / 550 / 990

Caractéristiques techniques

• Variantes de modèle : 1/4 in TO 1 in (6MM-25MM), 3/8 in TO 1 1/2 in (10MM-40MM), 1/2 in TO 2 1/2 in (12MM-65MM)
• Mouvement de la selle : 10 in (modèle 1), 13 in (modèle 2), 22 in (modèle 3)
• Plage de vitesses de broche : 75-140 tr/min (modèles 1 & 2), 45-90 tr/min (modèle 3)
• Nombre de vitesses de broche : 2 (tous les modèles)
• Capacité de filetage : modèle 1 : 1/4 in à 1 in ; modèle 2 : 3/8 in à 1 1/2 in ; modèle 3 : 1/2 in à 2 1/2 in
• Production par heure : modèle 1 : 60-80 ; modèle 2 : 60-80 ; modèle 3 : 70-90
• Puissance requise : modèle 1 : 3 H.P. ; modèle 2 : 3 H.P. ; modèle 3 : 7.5 H.P.
• Vis mère : Optionnelle (tous les modèles)
• Poids approximatif (kg) : modèle 1 : 500 ; modèle 2 : 550 ; modèle 3 : 990
