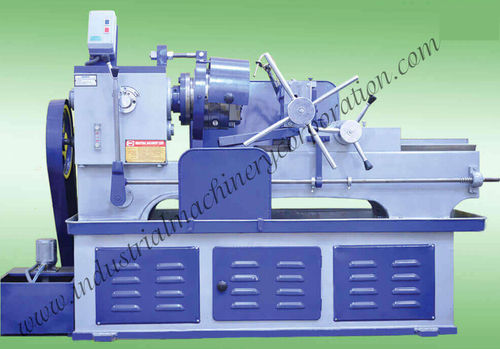

Machine à fileter automatique

à visautomatiquede tige

Vue d'ensemble du produit
La machine à fileter les tiges IMC est conçue pour réaliser des filetages extérieurs sur des tiges à l'aide de chasers tangents. La pièce reste immobile pendant que la tête à filière tourne pour obtenir des filetages selon les normes BSPT, BSW, BSP, NPT, UNF, METRIC, UNC, ACME et BSF. IMC propose ce modèle pour une production de filet fiable avec un entretien réduit ; les engrenages sont cémentés et taillés sur machine à fraiser pour un fonctionnement silencieux à grande vitesse.

Principaux composants

• Base
• Broche d'appui (Head Stock)
• Selle
• Étau de bridage sur banc
• Tête à filière

Gamme de têtes à filière IMC
1/4" à 1" (6MM à 25MM) (type banc) ; 3/8" à 1.1/2" (10MM à 40MM) (type banc) ; 1/2" à 2.1/2" (12MM à 65MM) (type banc).

Options disponibles

• Type de filetage : METRIC, ACME, UNC, BSW, Autres, Ne sait pas exactement
• Longueur de filetage requise : JUSQU'À 4" (100MM), JUSQU'À 12" (300MM), JUSQU'À 24" (600MM), Autres, Ne sait pas exactement
• Diamètre de la pièce : 1/4" à 1" (6MM à 25MM), 3/8" à 1.1/2" (10MM à 40MM), 3/8" à 2" (10MM à 50MM), 1/2" à 2.1/2" (12MM à 65MM), 1" à 4" (25MM à 100MM), Autres, Ne sait pas exactement
• Délai d'achat (pour l'acheteur) : Immédiatement, Sous une semaine, Sous 15 jours, Sous un mois, Autres, Ne sait pas exactement

Remarques sur la construction et les performances
Construit avec un savoir-faire précis et des matériaux durables. Tous les engrenages sont en acier cémenté avec une face et une épaisseur de dent accrues, taillés sur machines à fraiser pour garantir un faible niveau sonore même à haute vitesse de broche. La conception vise une production de filets efficace et un entretien réduit.

Tableau technique
Colonnes MODÈLE : 1/4" À 1" (6MM à 25MM) (TYPE BANC) | 3/8" À 1.1/2" (10MM à 40MM) (TYPE BANC) | 1/2" À 2.1/2" (12MM à 65MM) (TYPE BANC)
Mouvement de la selle : 10" | 13" | 22"
Plage de vitesse de broche : 75-140 | 75-140 | 45-90
Nombre de vitesses de broche : 2 | 2 | 2
Capacité de filetage : 1/4" à 1" | 3/8" à 1.1/2" | 1/2" à 2.1/2"
Production par heure : 60-80 | 60-80 | 70-90
Puissance requise (H.P.) : 3 H.P. | 3 H.P. | 7,5 H.P.
Vis mère : Optionnelle | Optionnelle | Optionnelle
Poids (KG) approx. : 500 | 550 | 990

Balises / Utilisations typiques

• Machine à fileter les tiges
• tête de filière pour tiges
• machine automatique de filetage de tiges
• Prix machine à fileter les tiges en Inde
• Machine de filetage de tiges en acier de précision en gros

Caractéristiques techniques

• Fonction : Coupe de filets extérieurs sur tiges à l'aide de chasers tangents
• Types de filetage pris en charge : BSPT, BSW, BSP, NPT, UNF, METRIC, UNC, ACME, BSF
• Principales pièces : Base, Head Stock, Selle, Étau de bridage, Tête à filière
• Gamme de modèles (diamètre) : 6 mm à 25 mm ; 10 mm à 40 mm ; 12 mm à 65 mm
• Mouvement de la selle : 10", 13", 22" (selon modèle)
• Plages de vitesses de broche : 75-140 tr/min (deux modèles), 45-90 tr/min (modèle plus grand)
• Nombre de vitesses de broche : 2
• Rendement : ~60-90 pièces/heure selon le modèle
• Puissance moteur requise : 3 H.P. (petits modèles), 7,5 H.P. (plus grand modèle)
• Vis mère : Optionnelle
• Poids approximatif : 500 kg, 550 kg ou 990 kg selon le modèle
