Machine à fileter pour boulon

Présentation

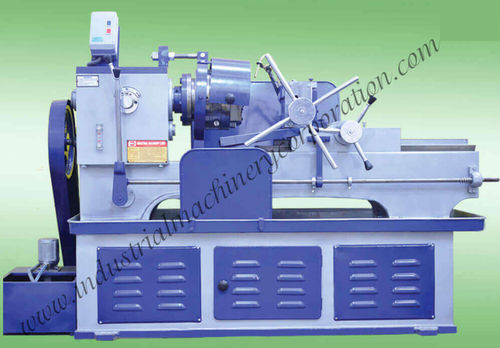

Machine à fileter les boulons pour l’usinage de filets externes sur pièces immobiles, utilisant des coupeuses tangentielles HSS. La tête‑filière tourne pendant que la pièce reste fixe, permettant la réalisation précise de filets BSW, UNF, METRIC, UNC, ACME, BSP, BSPT, NPT et autres formes adaptées aux applications industrielles.

Composants

• Base
• Broche (head stock)
• Chariot (saddle)
• Étau de serrage de type banc ou colonne
• Tête‑filière

Broche (head stock)
Construction rigide en acier allié forgé pour maintenir l’alignement avec les guides du chariot ; arbres traités thermiquement pour une durabilité accrue.

Chariot (saddle)
Monté avec précision sur deux colonnes pour assurer un déplacement fluide et exact, parfaitement aligné avec le centre de la broche pour un engagement de filetage constant.

Apron
Transmet le mouvement au chariot via une crémaillère en acier et des trains d’engrenages robustes. Les engrenages sont en acier de haute qualité pour une transmission fiable.

Mâchoires de l’étau
Étau industriel en construction type boîte avec mâchoires en acier allié trempé, traitées thermiquement ; mouvement des mâchoires commandé par une vis pour un serrage maîtrisé aligné au centre de la broche.

Gamme des têtes‑filières IMC
Diamètre 1/4" à 1" (6 mm à 25 mm)
Diamètre 3/8" à 1.1/2" (10 mm à 40 mm)
Diamètre 1/2" à 2.1/2" (12 mm à 65 mm)
Diamètre 1" à 4" (25 mm à 100 mm)

Caractéristiques (par modèle)

• Modèle A — Capacité 1/4"–1" (6–25 mm, type banc) : Déplacement du chariot 10"; Vitesse broche 75–140 tr/min; 2 vitesses; Production 60–80 pièces/heure; Moteur 3 H.P.; Vis mère en option; Poids ≈ 500 kg.
• Modèle B — Capacité 3/8"–1.1/2" (10–40 mm, type banc) : Déplacement 13"; Vitesse broche 75–140 tr/min; 2 vitesses; Production 60–80 pièces/heure; Moteur 3 H.P.; Vis mère en option; Poids ≈ 550 kg.
• Modèle C — Capacité 1/2"–2.1/2" (12–65 mm, type banc) : Déplacement 22"; Vitesse broche 45–90 tr/min; 2 vitesses; Production 70–90 pièces/heure; Moteur 7,5 H.P.; Vis mère en option; Poids ≈ 990 kg.
• Modèle D — Capacité 1"–4" (25–100 mm, type colonne) : Déplacement 10"–12"; Vitesses broche 40 / 75 / 115 tr/min; 3 vitesses; Production 35–40 pièces/heure; Moteur 12,5 H.P.; Vis mère fournie; Poids ≈ 1600 kg.

Options disponibles

• Type de filetage : METRIC, ACME, BSW, UNC, UNF, BSP, BSPT, NPT, autres sur demande
• Longueur de filetage requise : jusqu’à 4" (100 mm), jusqu’à 12" (300 mm), jusqu’à 24" (600 mm), sur mesure
• Diamètre de la pièce : plages standard de 6 mm à 100 mm ou diamètre personnalisé
• Délai d’achat : immédiat, sous une semaine, sous 15 jours, sous un mois, autre

Remarques
La machine utilise des coupeuses tangentielles HSS. La pièce immobile combinée à la rotation de la tête‑filière produit des filetages externes fins et répétables. Les formes de filetage disponibles dépendent de l’ensemble de coupeurs fourni.

Spécifications techniques

• Produit : Machine à fileter les boulons
• Méthode de coupe : Coupeuses tangentielles (HSS)
• Types de filets pris en charge : BSP, MATRIX, BSPT, NPT, UNF, UNC, BSW, ACME, METRIC
• Plages de diamètre tête‑filière : 1/4"–1"; 3/8"–1.1/2"; 1/2"–2.1/2"; 1"–4"
• Options déplacement chariot : 10", 13", 22", 10"–12"
• Plages de vitesses broche : 75–140; 45–90; 40–75–115 tr/min
• Nombre de vitesses broche : 2 ou 3 (selon modèle)
• Rendement : 35–90 pièces/heure selon modèle
• Puissance moteur : de 3 H.P. à 12,5 H.P. selon modèle
• Vis mère : optionnelle / fournie (selon modèle)
• Poids approx. : 500–1600 kg selon modèle
