Connecteur de secteur Han Q7/0_I_M_PIT_0.14-1.5
mâleà emboîterde mise à la terre

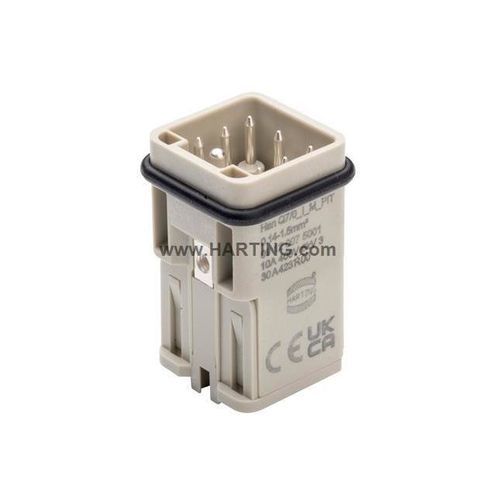

Connecteur de secteur - Han Q7/0_I_M_PIT_0.14-1.5 - HARTING - mâle / à emboîter / de mise à la terre
Connecteur de secteur - Han Q7/0_I_M_PIT_0.14-1.5 - HARTING - mâle / à emboîter / de mise à la terre
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
de secteur
Type de connexion
mâle, à emboîter
Spécification électrique
de mise à la terre
Matériau
en polycarbonate, en alliage de cuivre, en argent
Norme
RoHS
Autres caractéristiques
pour grand nombre de cycles de connexion
Courant primaire

10 A

Tension

400 V

Température de fonctionnement

Max: 125 °C
(257 °F)

Min: -40 °C
(-40 °F)

Description

Présentation
  • Produit : Han Q7/0_I_M_PIT_0.14-1.5mm²
  • Réf. article : 09 12 007 5001
  • Série : Han® Q
  • Type : Insert de contact, Push-In, mâle
  • Matériau (insert) : Polycarbonate (PC) — Couleur : RAL 7032 (gris galet)
  • Contacts : 7 — Matériau : alliage de cuivre, argenté en surface
  • Section de conducteur : 0,14 ... 1,5 mm² (avec embout fourreau 0,5 ... 1,5 mm², sans embout 0,14 ... 1,5 mm²)
  • Courant assigné : 10 A — Taille : 3 A


Identification
  • Réf. article : 09 12 007 5001
  • Série / Dénomination : Han® Q
  • Code d'identification : 7/0


Version
  • Mode de connexion : Push-In
  • Genre : mâle
  • Taille : 3 A
  • Nombre de contacts : 7
  • Contact PE : Oui


Caractéristiques techniques
  • Section de conducteur : 0,14 ... 1,5 mm² (avec embout fourreau 0,5 ... 1,5 mm², sans embout 0,14 ... 1,5 mm²)
  • Courant assigné : 10 A
  • Tension assignée : 400 V
  • Tension d'impulsion assignée : 6 kV
  • Degré de pollution : 3
  • Résistance d'isolement : > 10⁁10 Ω
  • Température limite : -40 ... +125 °C
  • Nombre de cycles de raccordement : ≥ 500


Propriétés des matériaux
  • Matériau (insert) : Polycarbonate (PC)
  • Couleur (insert) : RAL 7032 (gris galet)
  • Matériau (contacts) : alliage de cuivre
  • Finition (contacts) : argenté
  • Classe d'inflammabilité (UL 94) : V-0
  • RoHS : conforme
  • Statut ELV : conforme
  • China RoHS : e
  • REACH Annex XVII / Annex XIV / SVHC : Non contenu
  • California Proposition 65 : Non contenu
  • Protection incendie pour véhicules ferroviaires : EN 45545-2 (2020-08) + A1 (2023-10)
  • Jeu d'exigences et niveaux de risque : R22 (HL 1-3), R23 (HL 1-3)


Normes et approbations
  • IEC 60664-1
  • IEC 61984


Données commerciales
  • Taille d'emballage : 10
  • Poids net : 17,4 g
  • Pays d'origine : Roumanie
  • Code tarifaire européen : 85389099
  • GTIN : 5713140451032
  • eCl@ss : 27440205 Contact insert for industrial connectors
  • UNSPSC 24.0 : 39121522


caractéristiques / spécifications techniques
  • Réf. article : 09 12 007 5001
  • Dénomination commerciale : Han® Q
  • Série : Han® Q
  • Type : Insert, Push-In, mâle
  • Nombre de contacts : 7
  • Section de conducteur : 0,14 ... 1,5 mm² (avec fourreau 0,5 ... 1,5 mm² sans)
  • Courant assigné : 10 A
  • Tension assignée : 400 V
  • Tension d'impulsion assignée : 6 kV
  • Degré de pollution : 3
  • Résistance d'isolement : > 10⁁10 Ω
  • Plage de température : -40 ... +125 °C
  • Matériau (insert) : Polycarbonate (PC), RAL 7032
  • Contacts : alliage de cuivre, argentés
  • Nombre de cycles de raccordement : ≥ 500
  • Normes : IEC 60664-1, IEC 61984
  • GTIN/EAN : 5713140451032
