Module connecteur d'alimentation électrique Han 4A

mâleà emboîter4 pôles

Code produit
Référence : 09 20 004 5001

Présentation

• Type : Insert, connexion Push-In
• Polarité : Mâle
• Série : Han A®
• Matériau (insert) : Polycarbonate (PC), UL94 V-0
• Couleur (insert) : RAL 7032 (gris galet)
• Contact PE : Oui

Principales caractéristiques
Courant nominal : 10 A
Taille : 3 A
Nombre de contacts : 4
Section conducteur : 0,5 ... 2,5 mm²
Tournevis recommandé : Plat 0,6 x 3,5 ; PH1
Température limite : -40 ... +125 °C
Cycles de connexion : ≥ 500

Normes et homologations
Spécifications : IEC 60664-1, IEC 61984
Homologations : CE, UKCA
Protection incendie pour véhicules ferroviaires : EN 45545-2 (2020-08) + A1 (2023-10) — Exigences R22 (HL 1-3), R23 (HL 1-3)

Informations commerciales
Conditionnement : 10
Poids net : 15,9 g
Pays d'origine : Roumanie
Code tarifaire CN : 85366990
GTIN : 5713140447929
eCl@ss : 27440205 Contact insert for industrial connectors
ETIM : EC000438
UNSPSC 24.0 : 39121522

Remarques

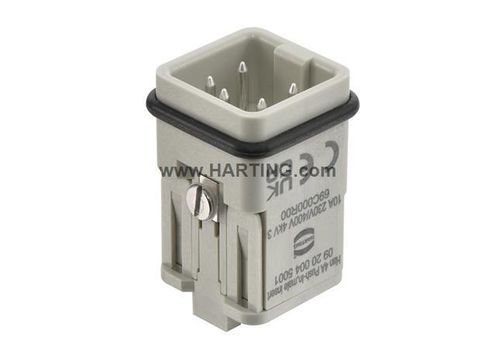

L'image est fournie à titre illustratif. Se référer à la description produit.

Caractéristiques techniques

• Catégorie : Inserts
• Méthode de connexion : Push-In
• Taille : 3 A
• Nombre de contacts : 4
• Section conducteur (mm²) : 0,5 ... 2,5
• Courant nominal : 10 A
• Tension assignée (conducteur-terre) : 230 V
• Tension assignée (conducteur-conducteur) : 400 V
• Tension d'impulsion assignée : 4 kV
• Degré de pollution : 3
• Résistance d'isolement : >10^10 Ω
• Tournevis recommandé : Plat 0,6 x 3,5 et PH1
• Température limite : -40 ... +125 °C
• Cycles de connexion : ≥ 500
• Matériau (insert) : Polycarbonate (PC), UL94 V-0
• RoHS / ELV : conforme
• REACH / SVHC / Annexe XIV / Annexe XVII : Non contenu
• California Proposition 65 : Oui (Plomb)
• Normes : IEC 60664-1, IEC 61984
• Homologations : CE, UKCA
