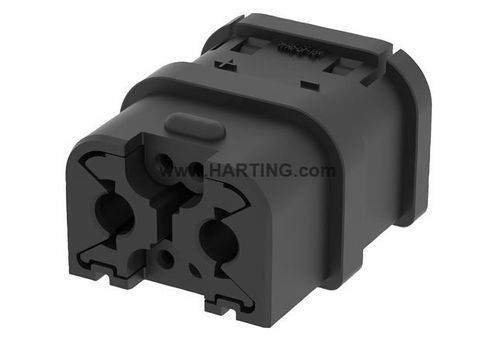

Connecteur combiné Han MPC30_B_BS_2/4_F

de donnéesd'alimentation électriquerectangulaire

Présentation
Jeu de connecteurs pour boîtiers rectangulaires Han MPC, combinant contacts puissance et contacts signal pour applications industrielles. Conçu pour une terminaison par sertissage ; degré de protection IP40 en condition accouplée.

Identification
Catégorie : Jeu de connecteurs
Série : Han MPC
Caractéristiques : protocole DroneCAN

Version / Terminaison
Méthode de terminaison : Sertissage

• Veuillez commander les contacts à sertir séparément.
• Ne pas connecter ou déconnecter sous charge électrique.
• Le traitement et l'assemblage doivent être effectués uniquement par du personnel formé.
• Isolation de base entre les contacts puissance et signal.
• Le connecteur ne doit pas être sous tension en condition non accouplée.

Matériaux et conformité
RoHS : conforme
État ELV : conforme
China RoHS : e
Substances REACH Annexe XVII : Non contenues
Substances REACH ANNEX XIV : Non contenues
Substances REACH SVHC : Non contenues
Substances California Proposition 65 : Non contenues
Protection contre l'incendie pour véhicules ferroviaires : EN 45545-2 (2020-08) + A1 (2023-10)
Jeu d'exigences et niveaux de danger : R22 (HL 1-2); R23 (HL 1-3)

Données commerciales
Taille du paquet : 10
Poids net : 7,04 g
Pays d'origine : Inde
Numéro tarifaire européen : 85389099
eCl@ss : 27440113 Connecteurs rectangulaires (jeu)

Caractéristiques techniques

• Section du conducteur (puissance) : 0,37 ... 4 mm²
• Section du conducteur (signal) : AWG 26 ... AWG 23
• Courant assigné (signal) : 1 A
• Tension assignée (signal) : 5 V
• Tension impulsionnelle assignée (signal) : 0,5 kV
• Degré de pollution (signal) : 3
• Courant assigné (puissance) : 30 A (général)
• Capacité de courant court terme : max. 180 A pendant 10 s (Han-Yellock® 4 mm²)
• Tension assignée (puissance) : 120 V DC
• Tension impulsionnelle assignée (puissance) : 2,5 kV
• Degré de pollution (puissance) : 3
• Température limite : -40 ... +90 °C
• Cycles d'accouplement : ≥ 500
• Degré de protection (IEC 60529) : IP40 (condition accouplée)
