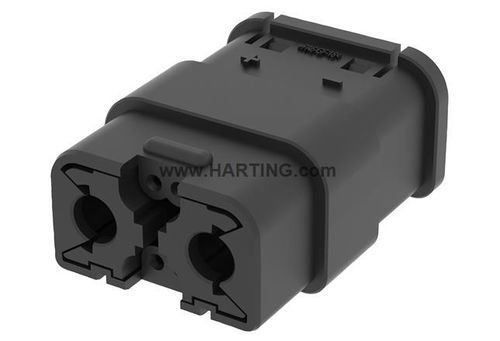

Connecteur d'alimentation électrique Han MPC60_B_BS_2/4_F

de donnéesà sertirIP40

Identification
Catégorie : Ensembles de connecteurs
Réf. article : 97 00 000 5827
Type de produit : Ensemble de connecteurs pour sertissage
Série : Han® MPC
Fonctionnalité : Compatible protocole DroneCAN

Version

• Méthode de connexion : Sertissage
• Les contacts pour sertissage sont à commander séparément
• Ne pas connecter ou déconnecter sous charge électrique
• Traitement et installation réservés au personnel qualifié
• Isolation de base entre conducteurs de puissance et de signal
• Ne pas mettre sous tension le connecteur en condition non branchée

Caractéristiques techniques

• Section conducteur puissance : 4 … 10 mm²
• Section conducteur signal : AWG 26 … AWG 23
• Courant assigné (signal) : 1 A
• Tension assignée (signal) : 5 V
• Tension d'impulsion assignée (signal) : 0,5 kV
• Degré de pollution (signal) : 3
• Courant assigné (puissance) : 60 A
• Courant assigné court terme (puissance) : max. 350 A pendant 10 s (avec Han® C 10 mm²)
• Tension assignée (puissance) : 120 V CC
• Tension d'impulsion assignée (puissance) : 2,5 kV
• Degré de pollution (puissance) : 3
• Température limite : -40 … +90 °C
• Nombre de cycles d'accouplement : ≥ 500
• Degré de protection (IEC 60529) : IP40 (en condition accouplée)

Propriétés des matériaux

• RoHS : conforme
• Statut ELV : conforme
• China RoHS : e
• Substances REACH Annexe XVII : Non contenues
• Substances REACH Annexe XIV : Non contenues
• Substances REACH SVHC : Non contenues
• California Proposition 65 : Non contenues
• Protection feu pour véhicules ferroviaires : EN 45545-2 (2020-08) + A1 (2023-10) – Ensembles d'exigences : R22 (HL 1-2); R23 (HL 1-3)

Données commerciales

• Quantité par emballage : 10
• Poids net : 6,1 g
• Pays d'origine : Inde
• Code tarifaire européen : 85389099
• eCl@ss : 27440113 Connecteurs rectangulaires (ensemble)

Spécifications clés

• Série : Han® MPC
• Type : Ensemble de connecteurs pour sertissage (contacts à commander séparément)
• Plage conducteurs puissance : 4–10 mm²
• Conducteurs signal : AWG 26–23
• Courant assigné puissance : 60 A (court terme jusqu'à 350 A pendant 10 s avec Han® C 10 mm²)
• Tension assignée puissance : 120 V CC
• Courant/tension assignés signal : 1 A / 5 V
• Protection (accouplé) : IP40
• Température de fonctionnement : -40 à +90 °C
• Cycles d'accouplement : ≥ 500
