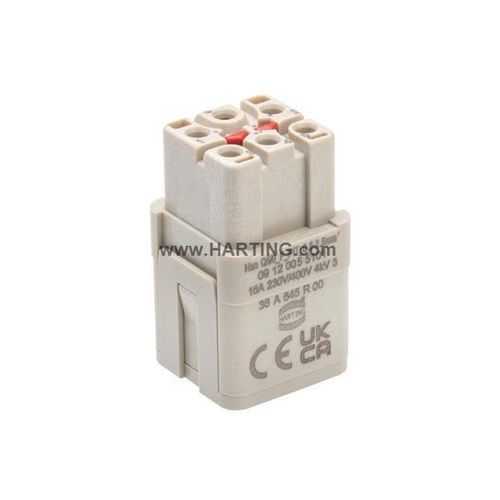

Connecteur d'alimentation électrique Han Q5/0_I_F_PIT_0.5-2.5
femelleà emboîterde courant

Connecteur d'alimentation électrique - Han Q5/0_I_F_PIT_0.5-2.5 - HARTING - femelle / à emboîter / de courant
Connecteur d'alimentation électrique - Han Q5/0_I_F_PIT_0.5-2.5 - HARTING - femelle / à emboîter / de courant
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
d'alimentation électrique
Type de connexion
femelle, à emboîter
Spécification électrique
de courant, de tension
Matériau
en polycarbonate, en PC, en alliage de cuivre, en argent
Norme
RoHS
Courant primaire

16 A

Tension

Min: 230 V

Max: 400 V

Température de fonctionnement

Min: -40 °C
(-40 °F)

Max: 125 °C
(257 °F)

Description

Aperçu du produit
  • Catégorie : Inserts
  • Série : Han® Q
  • Raccordement : Push-In
  • Genre : Femelle
  • Contacts : 5
  • Section du conducteur : 0,5 ... 2,5 mm²
  • Courant assigné : 16 A
  • Taille : 3 A
  • Matériau du boîtier : Polycarbonate (PC), RAL 7032 (gris galet)
  • Matériau des contacts : Alliage de cuivre, argenté


Identification
Réf. article : 09 12 005 5101
GTIN (EAN) : 5713140447905

Caractéristiques techniques
  • Méthode de raccordement : Push-In
  • Nombre de contacts : 5
  • Contact PE : Oui
  • Section du conducteur (mm²) : 0,5 ... 2,5
  • Courant assigné : 16 A
  • Taille : 3 A
  • Tension assignée conducteur-terre : 230 V
  • Tension assignée conducteur-conducteur : 400 V
  • Tension d'impulsion assignée : 4 kV
  • Degré de pollution : 3
  • Résistance d'isolement : >10·10 Ω
  • Température limite : -40 ... +125 °C
  • Cycles d'accouplement : ≥ 500


Propriétés des matériaux
  • Matériau de l'insert : Polycarbonate (PC)
  • Couleur de l'insert : RAL 7032 (gris galet)
  • Matériau des contacts : Alliage de cuivre
  • Revêtement des contacts : Argenté
  • Classe de résistance au feu (UL 94) : V-0
  • RoHS : conforme
  • ELV : conforme
  • China RoHS : e
  • REACH Annexe XVII / ANNEX XIV / SVHC : Non contenu
  • California Proposition 65 : Non contenu
  • Protection incendie pour véhicules ferroviaires : EN 45545-2 (2020-08) + A1 (2023-10) ; Exigences et niveaux de danger : R22 (HL 1-3), R23 (HL 1-3)


Normes et approbations
IEC 60664-1
IEC 61984

Données commerciales
  • Quantité par emballage : 10
  • Poids net : 21 g
  • Pays d'origine : Roumanie
  • Code tarifaire européen : 85389099
  • GTIN (EAN) : 5713140447905
  • eCl@ss : 27440205 Contact insert for industrial connectors
  • UNSPSC 24.0 : 39121522


Caractéristiques / spécifications techniques
  • Méthode de raccordement : Push-In
  • Contacts : 5 (femelle)
  • Section du conducteur : 0,5 ... 2,5 mm²
  • Courant assigné : 16 A
  • Tension assignée (C-T) : 230 V ; (C-C) : 400 V
  • Tension d'impulsion assignée : 4 kV
  • Degré de pollution : 3
  • Température limite : -40 ... +125 °C
  • Matériau (insert) : Polycarbonate (PC) ; Couleur : RAL 7032
  • Matériau (contacts) : Alliage de cuivre ; Surface : Argentée
  • Emballage : 10 pcs ; Poids net : 21 g ; Origine : Roumanie
