Module connecteur d'alimentation électrique Han Q7/0_I_F_PIT_0.14-1.5
de secteurrectangulairefemelle

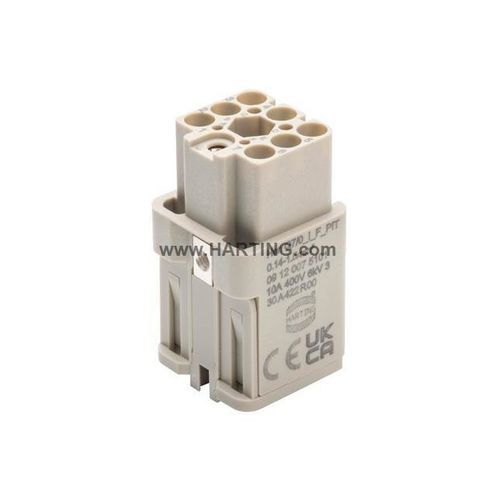

Module connecteur d'alimentation électrique - Han Q7/0_I_F_PIT_0.14-1.5 - HARTING - de secteur / rectangulaire / femelle
Module connecteur d'alimentation électrique - Han Q7/0_I_F_PIT_0.14-1.5 - HARTING - de secteur / rectangulaire / femelle
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
d'alimentation électrique, de secteur
Forme
rectangulaire
Type de connexion
femelle, à emboîter
Spécification électrique
de tension, de courant
Matériau
en polycarbonate, en cuivre, en argent
Courant primaire

10 A

Tension

400 V

Température de fonctionnement

Max: 125 °C
(257 °F)

Min: -40 °C
(-40 °F)

Description

Présentation
  • Catégorie : Inserts (insert pour connecteur rectangulaire)
  • Méthode de connexion : Push-In
  • Genre : Femelle
  • Matériau (insert) : Polycarbonate (PC)
  • Couleur (insert) : RAL 7032 (gris galet)
  • Courant assigné : 10 A
  • Taille : 3 A
  • Nombre de contacts : 7
  • Section de conducteur : 0,14 ... 1,5 mm² (avec embout), 0,5 ... 1,5 mm² (sans embout)
  • Contacts : Alliage de cuivre, argenté


Identification
  • Catégorie : Inserts
  • Série : Han® Q
  • Identification : 7/0
  • Référence article : 09 12 007 5101
  • GTIN : 5713140447912


Version & Données mécaniques
  • Méthode de connexion : Push-In
  • Genre : Femelle
  • Taille : 3 A
  • Nombre de contacts : 7
  • Contact PE : Oui
  • Cycles d'accouplement : ≥ 500


Caractéristiques électriques
  • Courant assigné : 10 A
  • Tension assignée : 400 V
  • Tension d'impulsion assignée : 6 kV
  • Résistance d'isolement : >10^10 Ω
  • Degré de pollution : 3


Caractéristiques environnementales & mécaniques
  • Section de conducteur : 0,14 ... 1,5 mm² (avec embout) ; 0,5 ... 1,5 mm² (sans embout)
  • Température limite : -40 ... +125 °C
  • Cycles d'accouplement : ≥ 500


Matériaux & conformité
  • Matériau (insert) : Polycarbonate (PC)
  • Couleur (insert) : RAL 7032 (gris galet)
  • Matériau (contacts) : Alliage de cuivre
  • Surface (contacts) : Argentée
  • Classe de comportement au feu (UL 94) : V-0
  • RoHS : conforme
  • Statut ELV : conforme
  • China RoHS : e
  • REACH Annexe XVII / ANNEX XIV / SVHC : Non contenu
  • Substances California Proposition 65 : Non contenu
  • Protection incendie pour véhicules ferroviaires : EN 45545-2 (2020-08) + A1 (2023-10), jeux d'exigences : R22 (HL 1-3), R23 (HL 1-3)


Données commerciales
  • Taille d'emballage : 10
  • Masse nette : 20 g
  • Pays d'origine : Roumanie
  • Code tarifaire européen : 85389099
