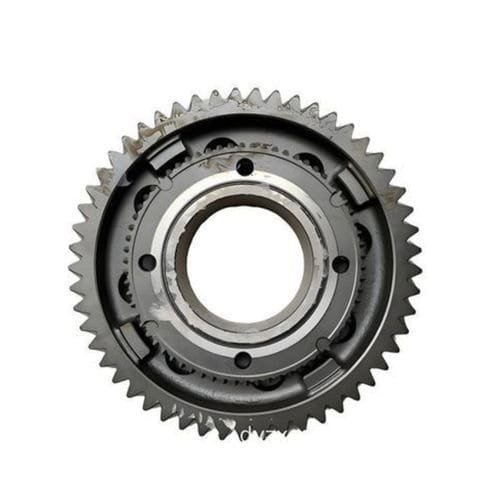

Roue dentée droite

à denture hélicoïdaleen métalpour transmission

Aperçu du produit
Hansheng Automation fournit à l'industrie automobile des engrenages offrant une précision ISO 5, un bruit ultra-faible et une haute durabilité, en s'appuyant sur des équipements avancés et des années d'expérience dans la fabrication de boîtes de vitesses de précision. Ces engrenages sont conçus pour des performances élevées dans les véhicules électriques, les transmissions automatiques, les hybrides et divers systèmes automobiles.

Caractéristiques détaillées du produit

• Réduction supérieure du bruit : Fort de son expérience dans la fabrication d'entraînements harmoniques sans jeu (≤ 10 arc sec), Hansheng applique les mêmes normes rigoureuses aux engrenages automobiles. La précision ISO Niveau 5 assure un engrènement fluide, réduisant considérablement le sifflement et les vibrations dans les réducteurs de véhicules électriques (VE) et les transmissions à grande vitesse.
• Capacité d'engrenage interne complexe : Équipé de la machine de taillage d'engrenages Kashifuji KPS30, Hansheng se spécialise dans la fabrication d'engrenages annulaires internes de haute précision utilisés dans les ensembles planétaires (transmissions automatiques et hybrides). Cela permet une fabrication intégrée d'engrenages que le taillage traditionnel ne peut atteindre.
• Finition de surface ultra-précise : Avec des capacités de finition ultra-miroir (précision ±0,002 mm), les surfaces des engrenages sont optimisées pour réduire les frottements, prolonger la durée de vie et améliorer l'efficacité globale de la transmission.

Spécifications techniques
Caractéristique | Spécification
--- | ---
Types d'engrenages | Engrenages droits, Engrenages hélicoïdaux, Engrenages annulaires internes, Engrenages planétaires, Arbres, Cannelures
Norme de précision | ISO / DIN / GB Niveau 5 (JIS Grade N5)
Plage de module | 0,1 - 5,0
Plage de diamètre | Ø 3mm - Ø 300mm
Processus de production | Taillage, Façonnage, Taillage par skiving (skiving dur), Rectification de précision
Options de matériaux | 20CrMnTi, SNCM420, SCM440, 42CrMo, ou spécification personnalisée
Dureté | HRC 58-62 (après cémentation / trempe par induction)
Finition de surface | Jusqu'à Ra 0,2 (super-finition disponible)

Applications

• Réducteurs de véhicules électriques (VE) : Arbres d'entrée à grande vitesse et engrenages hélicoïdaux.
• Boîtes de vitesses planétaires (AT/Hybride) : Engrenages solaires, Engrenages planétaires et Engrenages annulaires internes.
• Systèmes de direction (EPS) : Engrenages à vis sans fin de précision et pignons nécessitant des facteurs de sécurité élevés.
• Composants moteur : Engrenages de pompe à huile, engrenages d'arbre d'équilibrage, engrenages de distribution.
• Actionneurs : Engrenages de réglage de siège, engrenages de lève-vitre (expertise en petits modules).

Fabrication et contrôle qualité

• Arsenal de fabrication avancé : Taillage par skiving (Kashifuji KPS30), Taillage (Machine de taillage d'engrenages horizontale CNC Ningjiang YK3610Ⅲ), Usinage (Tour CNC Brother et centres d'usinage vertical), EDM (Seibu Wire WEDM M50B).
• Assurance qualité : Chaque engrenage subit une inspection rigoureuse à l'aide de machines d'inspection d'engrenages et de MMT. Des rapports de traçabilité complets sont fournis, y compris des rapports d'erreur de profil et de pas d'engrenage (K Charts), des certifications de matériaux, des rapports de traitement thermique et des rapports d'inspection dimensionnelle.

Processus de collaboration

• Revue d'ingénierie : Les dessins (STEP/IGES/PDF) sont examinés pour la faisabilité, la tolérance et les optimisations de fabricabilité.
• Prototypage : Petites séries pour les tests de validation utilisant l'usinage doux ou l'EDM à fil.
• Production de masse : Fabrication évolutive avec un contrôle strict des lots.

Points forts de la FAQ

• Capable de fabriquer des engrenages pour moteurs VE à grande vitesse (précision ISO Niveau 5, vitesses dépassant 15 000 tr/min).
• Le taillage par skiving (Kashifuji KPS30) est 3 à 5 fois plus rapide que le façonnage et permet le "skiving dur" après traitement thermique pour une précision supérieure.
• Les services de traitement thermique (cémentation, nitruration, trempe par induction) sont fournis via des partenaires certifiés, avec une finition dure finale en interne.
• MOQ flexible : prend en charge le prototypage (1-5 unités) et la production de masse à grand volume.

Caractéristiques / Spécifications techniques

• Précision ISO 5
• Bruit ultra-faible
• Haute durabilité
• Types d'engrenages : droits, hélicoïdaux, annulaires internes, planétaires, arbres, cannelures
• Plage de module : 0,1 - 5,0
• Plage de diamètre : Ø 3mm - Ø 300mm
• Options de matériaux : 20CrMnTi, SNCM420, SCM440, 42CrMo, ou personnalisé
• Dureté : HRC 58-62
• Finition de surface : Jusqu'à Ra 0,2
• Processus de production : Taillage, Façonnage, Taillage par skiving, Rectification de précision
• Applications : réducteurs VE, boîtes de vitesses planétaires, systèmes de direction, composants moteur, actionneurs
