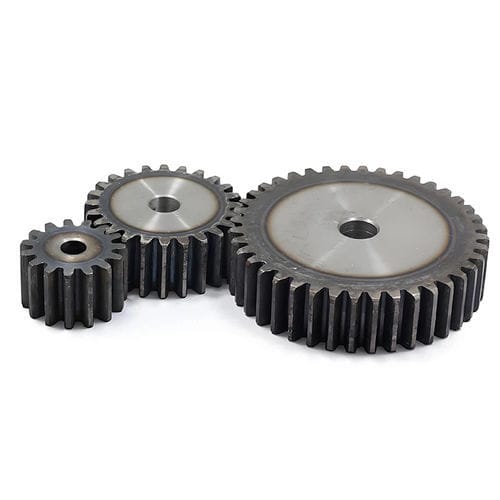

Engrenage droit

à denture droiteà moyeuarbré

Notre super engrenage métallique sur mesure atteint la précision ISO 5 (équivalent GB 5/DIN 5) pour une transmission de précision.conçu pour des applications non standard qui exigent des performances exceptionnelles. Grâce aux machines japonaises Fuji KPS30 à raser les engrenages et aux machines de taillage CNC Ningjiang YK3610IV, nous garantissons des tolérances de diamètre intérieur/extérieur et d'épaisseur de ±0,01 mm, idéales pour les systèmes mécaniques de haute précision dans les domaines de l'automatisation, de l'aérospatiale et de l'équipement médical. Caractéristiques principales Précision de niveau ISO 5 L'écart total cumulé du pas de la dent Fp≤0,012mm, l'écart total du profil de la dent Fa≤0,006mm, atteignent la norme ISO 5/GB 5/DIN 5. ±0,01mm Contrôle de la tolérance Tolérance ID / OD / Epaisseur pleine taille ≤ ±0,01mm, en utilisant la chaîne de processus "finition par grattage + tournage de précision + compensation CMM". Personnalisation non standard Module M1~M8 (engrenages de microprécision M0.3), nombre illimité de dents, angle de pression réglable à 20°±1°. Des formes de dents spéciales (dents taillées/dents à tambour), des trous d'arbre, des rainures de clavette et d'autres structures non standard peuvent être personnalisés selon les dessins que vous nous fournissez. Matériaux et procédés diversifiés Matrice des matériaux : S45C, acier inoxydable 304, alliage d'aluminium, alliage de cuivre, nylon 66, etc. (prise en charge des matériaux spécifiés par le client). Traitement thermique : revenu, trempe à haute fréquence, nitruration (procédé de décapage dur adapté au matériau HRC50 +).
