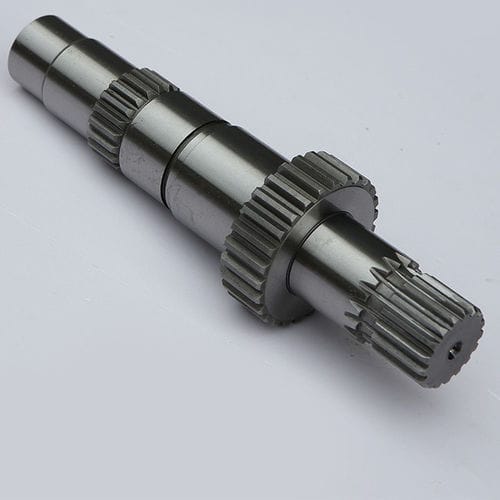

Arbre en acier

en alliagede précisioncannelé

Hansheng Automation fournit non seulement des arbres à cannelures dans des spécifications standard, mais propose également des services de personnalisation en fonction de vos besoins. Nous garantissons la qualité des produits et fournissons une large gamme de services pour vos besoins de personnalisation. Caractéristiques de base du produit: - Structure de maillage multi-dents: grande zone de contact, disposition épaisse des dents et plus de 30% d'amélioration des capacités porteuses par rapport aux systèmes conventionnels axés sur les clés rendent cette conception appropriée pour les machines lourdes, les moteurs industriels et d'autres utilisations à couple élevé. - Sélection du matériau: Fabriqué en acier structurel en alliage 40Cr, avec une dureté de surface de HRC 45-50 après un traitement de trempe, offrant une résistance à l'usure et une résistance à la fatigue pour prolonger la durée de vie. - Assurance de précision géométrique: contrôle strict des tolérances dimensionnelles entre l'arbre et les composants (par exemple, tolérance H7/f7 pour le diamètre mineur d de la cannelure rectangulaire), avec une erreur d'alignement inférieure ou égale à 0.03 mm (fraisage), réduisant la vibration pendant le fonctionnement à haute vitesse. - Avantages de guidage dynamique: parallélisme côté rainure inférieur ou égal à 0.01mm/m (fraisage), adapté aux applications dynamiques nécessitant un glissement axial, tels que des mécanismes de changement de transmission et des arbres télescopiques, garantissant une transmission de puissance fluide et sans couture. - Couverture des normes nationales/internationales: Cannelures rectangulaires: Suivez strictement GB/T 1144-2001, fournissant des exigences complètes pour les séries légères/séries moyennes (par exemple, 6×18×22×5 à 8×32×38×6). Personnalisable par des critères comprenant ANSI B92.1 (angle de pression de 30°) et DIN 5482 (angle de pression de 45°), les cannelures involutes supportent des nombres de dents non standard, des matériaux inhabituels (comme l'acier inoxydable) et des conceptions de rainures non standard, avec une réponse rapide aux besoins sur mesure. - Processus de fabrication: fraisage CNC + meulage de précision. Flux de traitement: Barre brute, pièces forgées → tournage grossier → trempe → tournage de précision → fraisage des rainures → traitement thermique (durcissement de surface ou cémentation et durcissement) → meulage des trous centraux → meulage grossier → meulage de précision → inspection finale et emballage Chaque lot de marchandises est examiné sous un équipement de mesure de coordonnées pour garantir une conformité parfaite avec la largeur de la clé, les petits et grands diamètres, et les dimensions critiques. Paramètres généraux, spécifications et directives de sélection: Spécification (N×d×D×B) | Diamètre mineur d (mm) | Scénarios d'application | Capacité de couple (N·m) Série légère 6×18×22×5 | 18 | Petits moteurs, équipement d'automatisation | ≤500 Série légère 6×21×25×5 | 21 | Machines textiles, transmission de précision | ≤800 Série moyenne 6×23×26×6 | 23 | Boîtes de vitesses industrielles générales | ≤1200 Série moyenne 8×32×38×6 | 32 | Machines-outils lourdes, machinerie minière | ≤2500 Remarque: Nombre de clés personnalisable N=4/6/8/10, tolérance du diamètre majeur D H10/a11, tolérance de la largeur de clé B H11/d10. Angle de pression | Module m (mm) | Caractéristiques | Applications typiques 30° | 1.5–5 | Forte capacité d'auto-centrage, adaptée à la transmission à grande vitesse | Accouplements de moteurs aéronautiques 45° | 0.5–3 | Profil de dent court, haute résistance, bonne résistance aux chocs | Embrayages de machines de construction Remarque: Des paramètres personnalisables tels que le coefficient de hauteur de dent et le coefficient de déplacement peuvent être fournis selon les exigences du client. Matériau de base: 40Cr (par défaut), optionnel 20CrMnTi (cémentation et trempe), acier inoxydable 304. Traitement de surface: Noircissement (prévention de la rouille), trempe haute fréquence (dureté de surface augmentée à HRC55+), placage (nickel-phosphore / chrome dur, résistant à la corrosion). Processus de personnalisation et engagement de service: - Communication des exigences: Fournir des dessins (modèles CAD/3D) ou des feuilles de paramètres (nombre de clés, dimensions, matériau, etc.). - Confirmation de la solution: Retour sur les devis et solutions techniques dans les 24 heures, avec support de production d'échantillons. - Cycle de production: Varie en fonction de la complexité.
