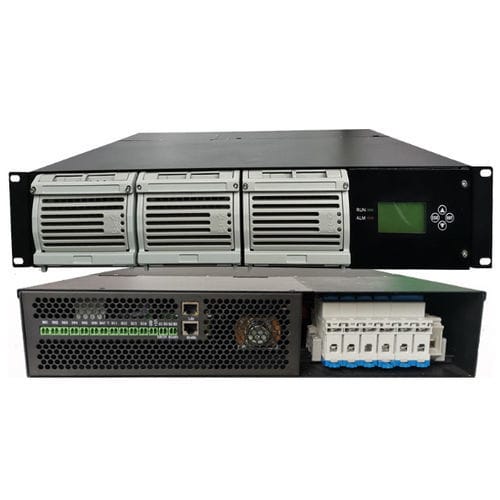

Alimentation électrique rack 19" VT-220 / 48-150AS

AC/DCréguléeà sortie simple

Description
Les systèmes redresseurs télécom présentent un design modulaire avancé qui rend l'ensemble compact tout en fournissant la puissance nécessaire pour répondre aux exigences des secteurs Télécommunications et Énergie. Le système se compose d'un ou plusieurs modules redresseurs et de modules de surveillance. En fonctionnement normal, le système fournit la charge, le courant de maintien de batterie et le courant d'égalisation de batterie.

Caractéristiques clés

• Entrée AC : L+N+PE/220Vac
• Tension de sortie CC : 40VDC ~ 59VDC
• Garantie : 2 ans
• Modèles, dimensions et poids :
  • 220/48-50A : 482*380*88mm / 12.5KG
  • 220/48-100A : 482*380*88mm / 12.5KG
  • 220/48-150A : 482*380*88mm / 15KG

Paramètres techniques (tableau)
Modèle : VT-220/48-150AS
Environnement de travail - Température de fonctionnement : -5°C ~ 45°C
Température de stockage : -40°C ~ 70°C
Humidité relative : ≤ 90%RH (30°C)
Altitude : ≤ 2000m
Niveau de surtension : Niveau II
Niveau de pollution : Niveau II
Autres : Pas de poussières conductrices ni de gaz corrosifs. Aucune risque d'explosion

Entrée AC - Entrée AC : L＋N＋PE/220Vac
Réseaux applicables : TN, TT
Plage de tension d'entrée : 85Vac ~ 300Vac
Fréquence d'entrée : 45Hz ~ 65Hz
Courant d'entrée maximal : ≤ 33A
Facteur de puissance : ≥ 0.99

Sortie CC - Tension de sortie normale : 48Vdc
Tension de sortie nominale : 53.5Vdc
Plage de tension de sortie : 40Vdc ~ 59Vdc
Courant de sortie : 0 ~ 150A (tension de sortie 53.5V)
Précision de tension : ≤ 1%
Efficacité : ≥ 94%
Bruit (crête-crête) : ≤ 200mV (0 ~ 20MHz)
Bruit pondéré : ≤ 2mV (300Hz ~ 3400Hz)

Alarme et protection entrée AC - Point d'alarme surtension entrée AC : Par défaut : 280Vac ± 5Vac, configurable via le moniteur
Alarme sous-tension entrée AC : Par défaut : 90Vac ± 5Vac, configurable via le moniteur
Récupération protection surtension entrée AC : Par défaut : 295Vac ± 5Vac
Point de protection sous-tension entrée AC : Par défaut : 90Vac ± 5Vac, configurable via le moniteur

Alarme et protection sortie CC - Point d'alarme surtension sortie CC : Par défaut : 29Vdc ± 0.5Vdc, configurable via le moniteur
Point d'alarme sous-tension sortie CC : Par défaut : 21Vdc ± 0.5Vdc, configurable via le moniteur
Point de protection surtension sortie CC : Par défaut : 29.0Vdc ± 0.5Vdc, configurable via le moniteur
LLVD : Par défaut : 22Vdc ± 0.5Vdc, configurable via le moniteur
BLVD : Par défaut : 21Vdc ± 0.5Vdc, configurable via le moniteur

Spécifications techniques

• Modèle : VT-220/48-150AS
• Entrée AC : L+N+PE / 220Vac
• Plage de tension d'entrée : 85Vac ~ 300Vac
• Fréquence d'entrée : 45Hz ~ 65Hz
• Courant d'entrée maximal : ≤ 33A
• Facteur de puissance : ≥ 0.99
• Tension de sortie CC normale : 48Vdc
• Tension de sortie nominale : 53.5Vdc
• Plage de tension sortie CC : 40Vdc ~ 59Vdc
• Courant de sortie : 0 ~ 150A (à 53.5V)
• Précision de tension : ≤ 1%
• Efficacité : ≥ 94%
• Bruit (pp) : ≤ 200mV (0 ~ 20MHz); Bruit pondéré ≤ 2mV (300Hz ~ 3400Hz)
• Température de fonctionnement : -5°C ~ 45°C
• Température de stockage : -40°C ~ 70°C
• Humidité relative : ≤ 90%RH (30°C)
• Altitude : ≤ 2000m
• Dimensions (tous modèles) : 482*380*88mm
• Poids : 220/48-50A & 220/48-100A = 12.5KG; 220/48-150A = 15KG
• Garantie : 2 ans
