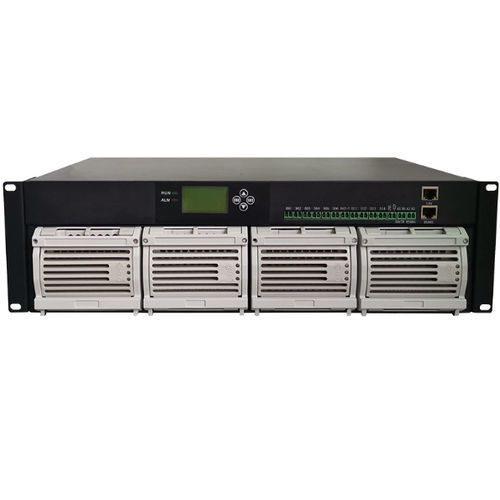

Alimentation électrique 3U VT-220 / 48-200AS

DCréguléeà sortie simple

Description
Entrée AC : 176 VAC – 280 VAC. Sortie DC : 40 VDC – 60 VDC. Dimensions : 482 × 410 × 132 mm (19" 3U). Poids : 21 kg. Garantie : 2 ans.

Aperçu
Le VT-220/48-200AS est un système redresseur DC modulaire de grade télécom conçu pour montage en rack 19 pouces. L'architecture modulaire permet d'adapter la puissance en ajoutant ou retirant des modules redresseurs et intègre des modules de supervision. Destiné aux applications de communication et aux systèmes d'alimentation industriels, le système fournit la puissance de charge ainsi que les courants de maintien (float) et d'égalisation de batterie en fonctionnement normal. Les redresseurs prennent en charge le fonctionnement en parallèle avec partage de courant pour assurer redondance et extension de capacité.

Paramètres techniques (tableau)
Model: VT-220 / 48-200AS
Environnement - Température de fonctionnement : -40°C ~ 55°C
Environnement - Température de stockage : -40°C ~ 70°C
Environnement - Humidité relative : ≤ 90% HR (30°C)
Environnement - Altitude : ≤ 2000 m (décrétion au-dessus de 2000 m)
Entrée AC - Système d'entrée AC : L＋N＋PE / 220 VAC
Entrée AC - Plage de tension d'entrée : 176 VAC ~ 280 VAC
Entrée AC - Fréquence AC d'entrée : 45 Hz ~ 65 Hz
Entrée AC - Courant d'entrée max : ≤ 51,13 A
Entrée AC - Facteur de puissance : ≥ 0,99
Sortie DC - Tension nominale de sortie : 48 VDC
Sortie DC - Tension de sortie nominale : 53,5 VDC
Sortie DC - Puissance nominale : 12 000 W
Sortie DC - Tension de sortie : 40 VDC ~ 60 VDC
Sortie DC - Courant de sortie DC : 0 ~ 50 A (tension de sortie 48 V)
Sortie DC - Précision du réglage de tension : ≤ 1%
Sortie DC - Rendement : ≥ 93,2%
Sortie DC - Bruit (pic-à-pic) : ≤ 200 mV (0 ~ 20 MHz)
Sortie DC - Bruit pondéré : ≤ 2 mV (300 Hz ~ 3400 Hz)
Alarme & Protection Entrée AC - Point d'alarme surtension AC : Par défaut : 280 VAC ± 5 VAC*
Alarme & Protection Entrée AC - Point d'alarme sous-tension AC : Par défaut : 176 VAC ± 5 VAC
Alarme & Protection Entrée AC - Différence de rétablissement protection surtension AC : Par défaut : 295 VAC ± 5 VAC
Alarme & Protection Entrée AC - Point de protection sous-tension AC : Par défaut : 180 VAC ± 5 VAC*
Alarme & Protection Sortie DC - Point d'alarme surtension DC : Par défaut : 58 VDC ± 0,5 VDC*
Alarme & Protection Sortie DC - Point d'alarme sous-tension DC : Par défaut : 45 VDC ± 0,5 VDC*
Alarme & Protection Sortie DC - Point de protection surtension DC : Par défaut : 60 VDC ± 0,5 VDC*
Alarme & Protection Sortie DC - LLVD : Par défaut : 44 VDC ± 0,5 VDC*
Alarme & Protection Sortie DC - BLVD : Par défaut : 45 VDC ± 0,5 VDC*
Redresseur - Partage de charge : fonctionnement parallèle avec partage de courant ; déséquilibre inférieur à ±5% du courant de sortie nominal
Redresseur - Décrêtage selon entrée (à 45°C) : 100 % de la puissance si l'entrée ≥ 154 VAC ; capacité réduite à 300 W si l'entrée < 154 VAC ; arrêt des redresseurs à 85 VAC

Caractéristiques techniques

• Model: VT-220 / 48-200AS
• Dimensions (L×P×H) : 482 × 410 × 132 mm
• Poids : 21 kg
• Tension de sortie nominale : 48 VDC
• Tension de sortie nominale : 53,5 VDC
• Plage de tension de sortie : 40 VDC – 60 VDC
• Puissance nominale : 12 000 W
• Plage de tension d'entrée : 176 VAC – 280 VAC
• Fréquence d'entrée : 45 Hz – 65 Hz
• Courant d'entrée max : ≤ 51,13 A
• Facteur de puissance : ≥ 0,99
• Rendement : ≥ 93,2%
• Température de fonctionnement : -40°C – 55°C
• Température de stockage : -40°C – 70°C
• Humidité relative : ≤ 90% HR (30°C)
• Altitude : ≤ 2000 m (décrétion au‑dessus de 2000 m)
• Bruit (pic-à-pic) : ≤ 200 mV (0 – 20 MHz)
• Bruit pondéré : ≤ 2 mV (300 Hz – 3400 Hz)
• Protections/alertes : points d'alarme/protection surtension et sous-tension AC/DC (voir paramètres techniques)
