Chargeur/onduleur solaire VT-HF48S220V-5KVA

hors réseauhybridetout en un

Introduction
Le VOITA VT-HF48S220V-5KVA est un onduleur/chargeur hybride réunissant un onduleur sinusoïdal pur, un chargeur solaire MPPT intégré et un chargeur secteur pour fournir une alimentation de secours de type UPS dans un format compact. L'écran LCD frontal permet la configuration (courant de charge batterie, priorité chargeur AC/solaire, seuils de tension d'entrée) et des réglages simples via boutons.

Caractéristiques principales

• Onduleur sinus pur avec démarrage à froid et fonctionnement possible sans batterie
• Contrôleur solaire MPPT intégré (plage MPPT 120–450 Vdc ; Voc max PV 500 V)
• Plages de tension d'entrée et courant de charge configurables via l'écran LCD
• Priorité chargeur AC/solaire sélectionnable ; compatible secteur et groupe électrogène
• Redémarrage automatique au retour du secteur et protections complètes (surcharge, surtempérature, court-circuit)
• Communications : RS485, RS232 ; contact sec optionnel et port de communication parallèle sur modèles paralleles

Spécifications techniques

• Modèle : VT-HF48S220V-5KVA
• Marque : VOITA
• Entrée DC : 48 VDC (nominal)
• Sortie onduleur : 220VAC, 50Hz (configurable 50/60Hz) ; puissance nominale : 5kVA / 5kW ; onde sinusoïdale pure
• Efficacité : >95% (mode ligne) ; efficacité maximale onduleur 94%
• Dimensions (spec court) : 482 × 290 × 113 mm, poids net 13 kg ; spec générale : 438 × 438 × 130,8 mm, poids net 14 kg
• Couleur : Blanc ; Certification de sécurité : CE

Paramètres de fonctionnement

• Mode ligne : tension nominale d'entrée 230Vac ; seuils de perte basse/retour/haute configurables (ex. seuils UPS : 170/180/280 Vac)
• Mode onduleur : régulation de sortie ±5% ; fréquence 50/60Hz ; capacité de pointe 2× puissance nominale pendant 5 s ; protection surcharge : 5 s @ ≥150% charge ; 10 s @ 110–150%
• Mode charge : courant maximal de charge combiné PV+AC 100 A ; courant de charge AC max 60 A ; algorithme de charge en 3 étapes avec consignes bulk/flottant/surcharge (Flooded 58,4V / AGM 56,4V / Flottant 54V / Surcharge 63V)
• Entrée solaire : puissance PV nominale 5 500 W ; plage MPPT 120–450 Vdc ; Voc PV max 500 V ; courant d'entrée PV max 18 A ; courant de charge PV max 100 A

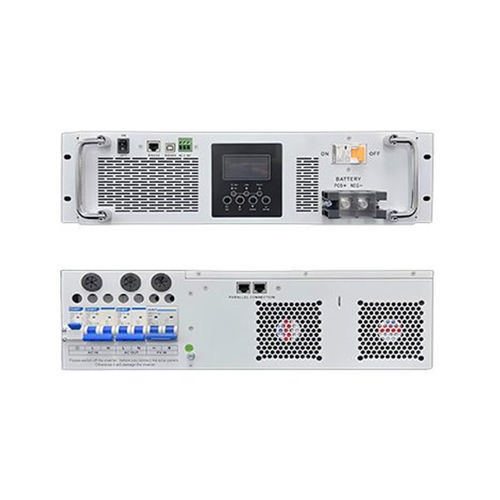

Communications et panneau frontal

• Afficheur LCD avec voyants état/charge/faille ; boutons de fonction et interrupteur
• Entrées/sorties AC, entrée PV, entrée batterie et disjoncteur batterie ; point de mise à la terre
• Ports RS232, RS485 et communication parallèle (modèles parallèles) ; contact sec optionnel

Applications et architecture système

• Conçu pour alimentation hors réseau et secours dans petits sites commerciaux, télécom, équipements distants et applications industrielles
• Compatible avec champs PV et groupe électrogène optionnel ; fonctionnement parallèle disponible pour augmenter la capacité

Environnement et protections

• Température de fonctionnement : -10°C à 55°C ; stockage : -15°C à 60°C ; humidité 5–95% HR (sans condensation)
• Protections : surcharge, surtempérature, court-circuit et protection court-circuit en sortie (disjoncteur/électronique)
