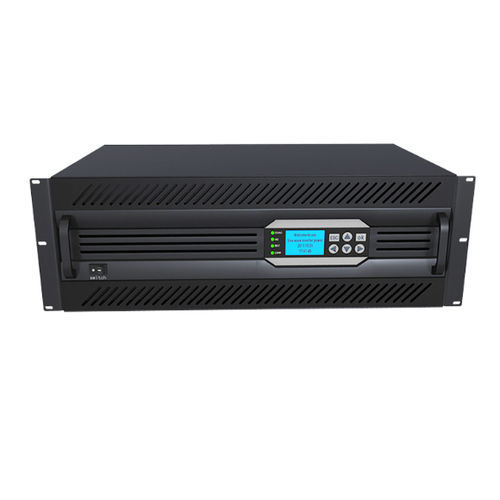

Variateur haute fréquence monophasé VT-HF48S220-8KVA

rackablerack 19"4U

Brève description

• Convertisseur de puissance 48V DC 8000VA onde sinusoïdale pure
• Entrée : Batterie DC 48V et Bypass AC 220V
• Sortie nominale : AC 220V / 50HZ, 6400W
• Dimension : 482mm*176mm*470mm (boîtier 4U)
• Garantie : 2 ans

Description

• Sortie sinusoïdale (T.H.D < ; 3%)
• Grand écran LCD numérique 128×64 pour les informations sur les données ; 4 écrans LED pour l'état de fonctionnement
• Boîtier de montage en rack 19" standard
• Contact sec à 5 voies pour les signaux du système (défaut d'entrée DC, défaut d'entrée AC, information de surcharge, information de bypass et défaut de sortie)

Fonction

• Communication RS232 et RS485 ; port de communication SNMP en option
• Autocontrôle à la mise sous tension ; démarrage progressif de la sortie
• Alarme sonore et visuelle
• Enregistre l'historique des messages d'alarme qui peuvent être consultés
• Surveillance en temps réel de l'état de fonctionnement du système

Caractéristiques

• Fonction de commutation automatique : DC vers AC, bypass AC ; transfert < ; 5ms
• Filtrage de l'entrée AC 220V by-pass
• Redémarrage automatique lorsque AC ou DC se rétablit
• Ventilateur automatique contrôlé par la température
• Régulateur de tension intégré pour stabiliser la tension AC
• Protections : protection contre les courts-circuits, protection contre les surcharges, protection contre la surtension ou la sous-tension de la batterie, surintensité, surchauffe
• Fonctionnement sans surveillance : le système bascule automatiquement pour fournir du courant alternatif à la charge entre l'entrée CC et l'entrée CA

Paramètres techniques (tableau)Modèle : VT-HF48S220-8KVA ENTRÉE CC - Tension d'entrée nominale (Vcc) : 48V Courant d'entrée nominal (A) : 167A Plage d'entrée CC (Vdc) : 40-60V Courant de bruit réfléchi : ≤10% ENTRÉE DE BYPASS AC - Plage de tension de bypass (Vac) : 270V-170V (±10V) Courant d'entrée nominal (A) : 36,4A SORTIE CA - Capacité (VA) : 8000VA Capacité de sortie nominale (W) : 6400W Tension et fréquence de sortie : 220Vac 50Hz/60Hz Courant de sortie (A) : 29,1A Précision de la tension (V) : 220±1.5% Précision de la fréquence (Hz) : 50±0,1% ou 60±0,1% Forme d'onde : Onde sinusoïdale pure THD : ≤3% (charge de ligne) Temps de réponse dynamique : 5% (charge 0←→100%) Facteur de puissance (PF) : 0.8 Capacité de surcharge : 100%-120% 60s ; 121%-150% 10s Rendement de l'onduleur (charge de ligne de 80 %) : ≥85 % Inverseur ↔ Bypass (ms) : ≤8ms ENVIRONNEMENT DE TRAVAIL - Rigidité diélectrique (entrée et sortie) : 1500Vac-10mA, 1 minute Bruit (1m) : ≤55dB Température ambiante : -20℃ ~ +50℃ Humidité : 0~90%, pas de condensation Altitude (m) : ≤2000 INDICATE - Écran LCD : Tension d'entrée/de sortie/fréquence/courant de sortie/température/taux de capacité, etc État de l'onduleur : État de l'onduleur : état hors réseau, état de l'onduleur, sous-tension et surtension de la batterie, surcharge de la sortie Dimensions - Montage en rack 19" standard (D×L×H) (mm) : 482×480×176MM Dimensions de l'emballage : 590×570×420mm Poids - N.W. : 19.00KG ; G.W. : 30.00KG Protection : Sous-tension d'entrée / Surtension d'entrée / Surcharge de sortie / Court-circuit Liste des modèles (capacités sélectionnées) 48V/110V/220V DC-220VAC (LCD+LED display) - exemples : 1KVAR : 800W (G.W 10KG, N.W 8KG) ; 2KVAR : 1600W ; 3KVAR : 2400W ; 4KVAR : 3200W ; 5KVAR : 4000W ; 6KVAR : 4800W ; 8KVAR : 6400W ; 10KVAR : 8000W Variantes pour sorties 48V / 24V / 110V/120V et capacités multiples listées dans le tableau des produits ci-dessus.
