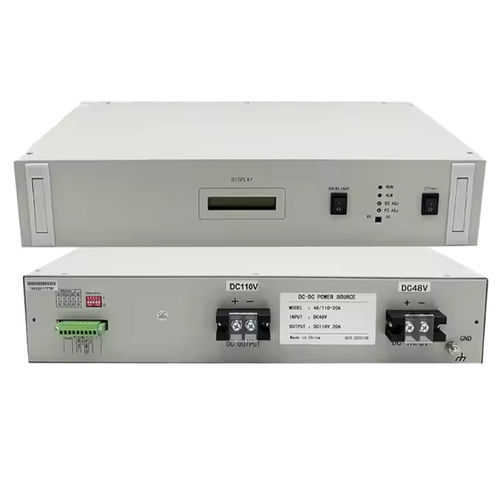

Convertisseur DC/DC élévateur

haute puissancerégulérack

Présentation du produit
Le convertisseur DC-DC élévateur en rack VOITA est conçu pour les systèmes industriels et de communication nécessitant une élévation de tension DC stable. Il peut fonctionner en alimentation autonome ou en parallèle avec partage de courant pour augmenter la capacité. L'appareil s'installe en rack 2U 19 pouces et offre une bonne efficacité et une compatibilité électromagnétique maîtrisée.

Caractéristiques de base

• Entrée DC : 48 VDC (modèle typique)
• Sortie DC (exemple) : 220 VDC (la série propose DC220V / DC110V / DC48V / DC24V selon modèle)
• Courant de sortie : 10 A (disponible aussi en 20 A et autres puissances)
• Plage d'entrée admissible (modèles 48 V) : 43 V – 56,7 V
• Port signal : RS485 (en option)
• Format : 2U, montage en rack 19 pouces

Fonctionnalités techniques

• Protection surtension, surcourant et court-circuit
• Protection contre haute température
• Partage automatique du courant pour fonctionnement en parallèle
• Communication RS485 optionnelle avec surveillance en temps réel
• Contact sec 4 voies optionnel : état de sortie, tension de sortie anormale, température interne, tension batterie basse

Consignes d'utilisation

• Respecter le manuel d'installation et d'utilisation du fabricant.
• Vérifier la polarité lors des connexions entrée/sortie DC.
• Assurer une mise à la terre correcte pour éviter chocs et dégâts.
• Éviter les surcharges prolongées pour prévenir les pannes.
• Conserver le manuel pour la maintenance et le dépannage.

Index technique sélectionné
Efficacité : ≥85% (table) ; Efficacité pleine charge : ≥90%
Tolérance OCP : ±5% nominal
Taux de variation charge/source : ≤±0,5%
Coefficient de température : 150 PPM/℃
Ondulation crête Vpp ≤ 100 mV ; ondulation commutation Vpp ≤ 60 mV ; bruit ≤ 1 mV
Température de fonctionnement : 0–45℃ ; Humidité : ≤95% HR sans condensation ; Altitude : ≤2000 m
Essai hi-pot : DC 2500 V ; Courant de fuite : < 10 mA

Points de protection sous/sur tension d'entrée
DC220V : LVP 180 V, OVP 270 V
DC110V : LVP 90 V, OVP 140 V
DC48V : LVP 40 V, OVP 60 V
DC24V : LVP 20 V, OVP 32 V

Plages et valeurs par défaut de charge flottante / égalisation
Plage réglage charge flottante : DC220V 180–230V ; DC110V 99–132V ; DC48V 43–56,7V ; DC24V 22–27,6V
Valeurs float par défaut : DC220V 220V ; DC110V 121V ; DC48V 52,8V ; DC24V 26,4V
Plage réglage charge égalisation : DC220V 192–245V ; DC110V 110–132V ; DC48V 48–57,6V ; DC24V 24–29,8V
Valeurs égalisation par défaut : DC220V 227V ; DC110V 127V ; DC48V 56,4V ; DC24V 28,2V
Point de protection tension de sortie : exemples DC220V 245V ±1V ; DC110V 145V ±1V ; DC48V 58V ±1V ; DC24V 30V ±1V

Définition des ports (face arrière)
Entrée DC : DC input+ / DC input-
Sortie DC : DC output+ / DC output-
Interrupteur rotatif : codage binaire B0–B3 (adresses 0–15)
Bornier 9 broches : RS485 A / B
Contacts secs défaut : COM ; BATTERY FAIL ; TEMP FAIL ; OUT VOLTAGE FAIL ; OUT FAIL
Interface partage de courant : SH+ / SH- (pour fonctionnement en parallèle)

Démarrage (résumé)

• Raccorder la sortie DC à la charge.
• Raccorder l'entrée DC en respectant la polarité.
• Connecter RS485 si la communication est nécessaire.
• Mettre l'interrupteur sous tension pour démarrer l'appareil.

Maintenance et dépannage (résumé)

• Tension de sortie incorrecte : régler le potentiomètre float/égalisation.
• Voyant défaut allumé : vérifier batterie/sortie pour décharge, court-circuit ou surintensité.
• Sortie présente mais charge sans alimentation : vérifier le câblage de sortie.
• Sortie instable : vérifier la tension d'entrée et l'absence de surcharge.
• Pas de sortie : vérifier le câblage de sortie, le fusible d'entrée et l'alimentation.

Spécifications techniques

• Marque : VOITA
• Famille : Rack Mount DC Step up Converter (options DC220V / DC110V / DC48V / DC24V)
• Entrée nominale DC : 48 VDC (typique)
• Plage d'entrée admissible (48V) : 43–56,7 V
• Sortie nominale DC (exemple) : 220 VDC
• Courant de sortie : 10 A (exemple) — disponible aussi en 20 A
• Communication : RS485 (option)
• Dimensions : 2U, montage en rack 19 pouces
• Efficacité : ≥85% (table) ; pleine charge ≥90%
• Protections : OVP, OCP, court-circuit, haute température
• Parallélisation : partage de courant automatique (SH+/SH-)
• Environnement : 0–45℃ ; Humidité ≤95% HR sans condensation ; Altitude ≤2000 m
• Sécurité : Hi-pot DC2500V ; Courant de fuite <10 mA
