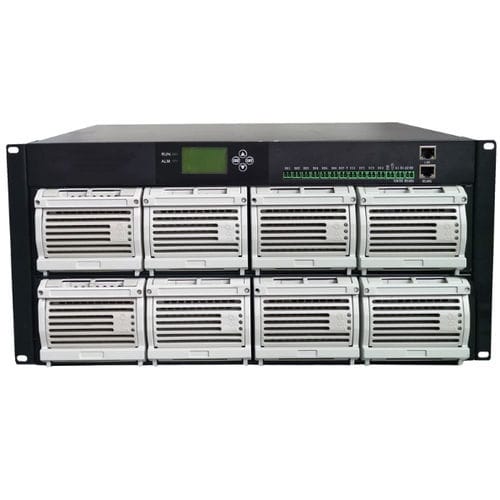

Alimentation électrique rackable VT-380 / 48-400AS

DCréguléeà sortie simple

Description
Le système redresseur en rack VT-380 / 48-400AS pour télécommunications adopte une conception modulaire permettant une intégration compacte en baie. Le système se compose de modules redresseurs et de modules de supervision, offrant une configuration de puissance évolutive pour alimenter les équipements de communication et industriels. En fonctionnement normal, le système fournit la puissance de charge, le courant de maintien de batterie et le courant d'égalisation de batterie.

Caractéristiques clés

• Plage de tension d'entrée AC : 323VAC ~ 437VAC
• Plage de tension de sortie DC : 40VDC ~ 60VDC
• Dimensions (système) : 482 × 410 × 220 mm
• Poids : 37 kg
• Puissance nominale de sortie : 24000 W (système)
• Garantie : 2 ans

Paramètres techniques

• Modèle : VT-380 / 48-400AS
• Température de fonctionnement : -40°C ~ 55°C
• Température de stockage : -40°C ~ 70°C
• Humidité relative : ≤ 90% RH (30°C)
• Altitude : ≤ 2000 m (dérating au-dessus de 2000 m)
• Système d'entrée AC : L＋N＋PE / 220VAC
• Plage de tension d'entrée : 323VAC ~ 437VAC
• Fréquence d'entrée : 45Hz ~ 65Hz
• Courant d'entrée max : ≤ 74,3 A
• Facteur de puissance : ≥ 0,99
• Tension de sortie nominale : 48VDC
• Tension de sortie nominale (évaluée) : 53,5VDC
• Puissance nominale de sortie : 24000 W (système)
• Plage de tension de sortie : 40VDC ~ 60VDC
• Courant de sortie : 0 ~ 50 A (à 48V)
• Précision du point de consigne de tension : ≤ 1%
• Efficacité : ≥ 93,2%
• Bruit de sortie (crête-à-crête) : ≤ 200 mV (0 ~ 20MHz)
• Bruit pondéré : ≤ 2 mV (300Hz ~ 3400Hz)
• Alarme surtension entrée AC : Défaut 280VAC ± 5VAC
• Alarme sous-tension entrée AC : Défaut 176VAC ± 5VAC
• Récupération protection surtension entrée AC : Défaut 295VAC ± 5VAC
• Protection sous-tension entrée AC : Défaut 180VAC ± 5VAC
• Alarme surtension sortie DC : Défaut 58VDC ± 0,5VDC
• Alarme sous-tension sortie DC : Défaut 45VDC ± 0,5VDC
• Protection surtension sortie DC : Défaut 60VDC ± 0,5VDC
• LLVD : Défaut 44VDC ± 0,5VDC
• BLVD : Défaut 45VDC ± 0,5VDC
• Partage de charge : les modules fonctionnent en parallèle, déséquilibre ≤ ±5% du courant de sortie nominal
• Dérating en fonction de l'entrée (à 45°C) : 100% de puissance si entrée ≥154VAC ; 300W si entrée <154VAC ; arrêt sous-tension à 85VAC

Spécifications

• Modèle : VT-380 / 48-400AS
• Tension de sortie nominale : 48VDC
• Tension de sortie évaluée : 53,5VDC
• Puissance nominale de sortie : 24000 W (2,4kW par module × configuration système)
• Plage d'entrée AC : 323VAC ~ 437VAC
• Efficacité : ≥ 93,2%
• Dimensions : 482 × 410 × 220 mm
• Poids : 37 kg
• Température de fonctionnement : -40°C ~ 55°C
• Garantie : 2 ans
