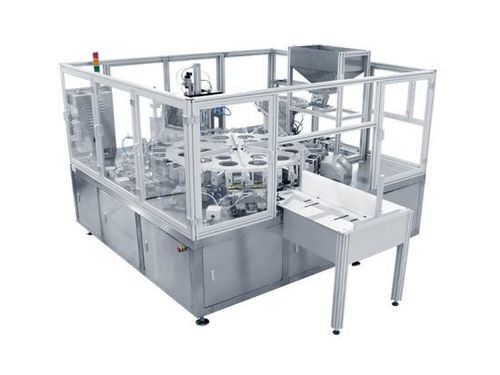

Thermoscelleuse en continu GF-2200Z

automatiquepour fermeture de sacpour l'industrie agroalimentaire

Présentation du produit
La machine de scellage rotative entièrement automatique à deux stations est conçue pour l'enfilage automatique et le scellage thermique de pailles et de poches à bec verseur. Elle prend en charge différents diamètres et longueurs de pailles ainsi que divers formats de poches, et convient aux poches à bec pour boissons, gels à sucer, condiments et produits d'hygiène. La machine peut être personnalisée pour s'intégrer aux lignes de remplissage en production continue.

Paramètres techniques
Dimensions totales : 2900 mm × 2400 mm × 2000 mm (L × l × H)
Types de scellage : Poche à fond plat (stand-up), poche scellée sur trois côtés, poche à soufflet, poche de forme spéciale (personnalisable)
Matériaux : Couche intérieure poche PE/PP ; Pailles/tubes PE/PP
Gamme de tailles produit : Longueur poche 100–180 mm ; Largeur 70–120 mm ; Longueur de scellage 60–120 mm
Calibre paille : Standard 8,5 mm (autres tailles personnalisables)
Vitesse de travail : 80–90 pcs/min (dépend du matériau et de la taille de la poche)
Précision de positionnement : ≤ ±0,5 mm
Groupes de couteaux de scellage : 6 (1 préchauffage, 4 scellage thermique, 1 refroidissement)
Contrôle de température : 2 ensembles (12 canaux), précision ±0,1°C
Plage de chauffe : Ambiante à 300°C
Alimentation : 380 V/50 Hz, 13 kW
Air comprimé : 0,6–0,8 MPa, 11 L/min
Poids de l'équipement : 2000 kg

Caractéristiques produit

• Configuration rotative à deux stations permettant un traitement entièrement automatique incluant préchauffage, séparation des poches, alimentation des tubes et scellage thermique.
• Les produits scellés sont transférés automatiquement vers une machine de transition pour la manutention ou l'emballage en aval.
• Commande PLC avec paramètres configurables pour des changements rapides entre différentes spécifications de poches et de pailles.
• Équipée de modules de contrôle de température et de composants pneumatiques importés (SMC, Festo, Airtac) pour une exploitation stable.
• Chauffage par étapes suivi d'un refroidissement assurant une qualité d'étanchéité fiable selon les matériaux.
• Détection automatique des défauts avec alarme, arrêt et affichage diagnostic pour un dépannage rapide.
• Empreinte compacte et poids optimisé pour une production stable à long terme.
• Pièces en contact principal en alliage d'aluminium et acier inoxydable conformes aux exigences d'hygiène GMP pour l'alimentaire et le pharmaceutique.

Composition du système

• Structure double station comprenant système d'alimentation des poches, système d'alimentation des tubes, système de scellage thermique, évacuation des poches, mécanisme de rejet, convoyeur de transition, système de contrôle et base machine.
• L'unité d'alimentation des poches comprend positionnement, préhension et mécanismes d'enfilage pour monter les poches sur les pailles une par une.
• L'alimentation des tubes utilise une cuve vibrante et une goulotte de transfert avec détection automatique et contrôle marche/arrêt pendant l'alimentation.
• L'unité de scellage comprend préchauffage, scellage thermique et refroidissement (1 couteau de préchauffage, 4 couteaux de scellage, 1 couteau de refroidissement) ; les couteaux peuvent être adaptés aux différentes dimensions de pailles.
• Chaque groupe de couteaux dispose d'un contrôle de température indépendant et d'un réglage séparé.
• La collecte des poches comprend un mécanisme d'évacuation et le remplacement automatique des plateaux lorsqu'ils sont pleins.
• L'interface opérateur affiche l'état en temps réel : vitesse de production, quantité produite, rendement par poste, date et paramètres de température.

Domaines d'application

• Poches à bec pour gel
• Poches à bec pour boisson de soja
• Poches à bec pour produits d'hygiène et cosmétiques
• Poches pour purées
• Poches à bec de forme spéciale
• Poches d'eau pliables pour usage extérieur

Spécifications techniques

• Dimensions totales : 2900 mm × 2400 mm × 2000 mm (L × l × H)
• Types de scellage : Poche à fond plat, poche scellée sur trois côtés, poche à soufflet, poche de forme spéciale (personnalisable)
• Matériaux : Couche intérieure poche PE/PP ; Pailles/tubes PE/PP
• Gamme de tailles poche : Longueur 100–180 mm ; Largeur 70–120 mm ; Longueur de scellage 60–120 mm
• Calibre paille : Standard 8,5 mm (autres tailles personnalisables)
• Vitesse de travail : 80–90 pcs/min (dépend du matériau et de la taille)
• Précision de positionnement : ≤ ±0,5 mm
• Groupes de couteaux : 6 (1 préchauffage, 4 scellage, 1 refroidissement)
• Contrôle de température : 2 ensembles, 12 canaux, précision ±0,1°C
• Plage de chauffe : Ambiante à 300°C
• Alimentation : 380 V/50 Hz, 13 kW
• Air comprimé : 0,6–0,8 MPa, 11 L/min
• Poids : 2000 kg
