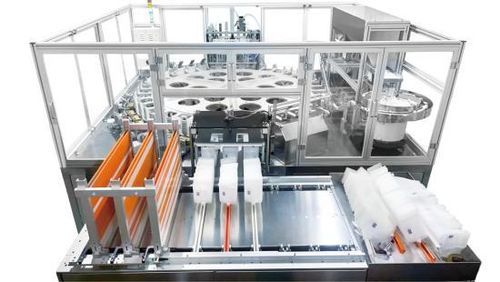

Scelleuse rotative GF-3000Z

totalement automatiquepour denrées alimentairesde liquides

Présentation du produit
La machine automatique rotative à trois stations pour scellage de bec est conçue pour l'insertion automatisée et le scellage thermique des pailles et des sachets à bec. Adaptée à différents diamètres de paille et tailles de poche à bec, elle est utilisée pour l'emballage des boissons, gelées à boire, condiments et produits d'hygiène. La machine peut être personnalisée pour s'intégrer aux lignes de remplissage.

Marque / Réf. article

• Brand: GBPI
• Item NO.: GF-3000Z

Paramètres techniques
Article : Caractéristiques techniques
Dimensions globales : 3900 mm × 2900 mm × 2000 mm (L × l × H)
Type de scellage : Poches stand-up à bec, sachets scellés sur trois côtés, sachets avec fonds, sachets spéciaux (personnalisables)
Spécifications produit : Taille du sachet : 80–180 mm (L), 70–120 mm (l) ; longueur de scellage : 60–120 mm
Taille des pailles : 8,5 mm (standard), 10 mm, 14 mm, 16 mm, etc.
Vitesse de fonctionnement : 120 pièces/min (dépend du matériau et de la taille)
Précision de positionnement : ≤ ±0,5 mm
Outils de scellage thermique : 6 ensembles au total (1 préchauffage, 4 scellages, 1 refroidissement)
Module de contrôle de température : 2 ensembles (modules 12 canaux) précision ±0,1°C
Plage de température : Ambiante à 300°C
Alimentation électrique : 380V/50Hz, 15 kW
Alimentation d'air : 0,6–0,8 MPa, 15 L/min
Poids de l'équipement : 3000 kg

Caractéristiques produit

• Alimentation automatique des pailles, alimentation des sachets, scellage thermique et déchargement ; liaison de 2–3 machines réduit la main-d'œuvre (2–4 opérateurs pour lignes liées, 1 opérateur pour unité unique).
• Structure rotative à trois stations offrant un encombrement réduit et une exploitation stable.
• Écran tactile LCD pour réglage des paramètres, contrôle précis et fonctionnement continu.
• Modules de contrôle de température importés et composants pneumatiques SMC/Festo/Airtac avec automate Omron pour des performances fiables.
• Détection automatique des pannes avec alarme, arrêt, diagnostic et indication de la position de la panne.
• Capable d'atteindre 120–135 pièces/min selon matériau et format de poche.
• Alimentation des sachets en trois stations pour augmenter le débit ; taille des sachets réglable (max 180 mm × 120 mm) ou personnalisable.
• Système de scellage par chauffage et refroidissement par étapes ; lames de scellage interchangeables pour différents types de pailles/embouts.

Composition du système

• Comprend : alimentation des pailles, alimentation des sachets, scellage thermique, collecte des produits, système de contrôle central et châssis.
• Système d'alimentation des pailles : trémie, bac vibrant, rail guide et capteur photoélectrique pour contrôle automatique.
• Système d'alimentation des sachets : ventouses pneumatiques pour l'alimentation fiable des sachets.
• Système de scellage thermique : grand plateau tournant avec 6 jeux de lames (1 préchauffage, 4 scellage, 1 refroidissement) ; cadre de station réglable et lames personnalisables.
• Système de collecte : plateaux pour produits finis et rejets ; contrôle photoélectrique et pneumatique pour l'alignement automatique des bords.
• Panneau de contrôle : écran tactile pour saisie des paramètres et affichage en temps réel (compteur, durée).

Domaines d'application

• Poches stand-up pour lessive
• Poches stand-up pour assaisonnements/condiments
• Poches pour boissons
• Poches d'eau pliées

Caractéristiques / spécifications techniques

• Brand: GBPI
• Modèle / Réf. article: GF-3000Z
• Dimensions globales : 3900 mm × 2900 mm × 2000 mm
• Taille du sachet : 80–180 mm (L) × 70–120 mm (l) ; longueur de scellage 60–120 mm
• Tailles des pailles : 8,5 mm, 10 mm, 14 mm, 16 mm
• Vitesse de fonctionnement : 120 pièces/min (dépend du matériau et de la taille)
• Précision de positionnement : ≤ ±0,5 mm
• Outils de scellage : 6 ensembles (1 préchauffage, 4 scellage, 1 refroidissement)
• Contrôle de température : modules 12 canaux (2 ensembles) précision ±0,1°C
• Plage de température : Ambiante à 300°C
• Alimentation électrique : 380V/50Hz, 15 kW
• Alimentation d'air : 0,6–0,8 MPa, 15 L/min
• Poids de l'équipement : 3000 kg
