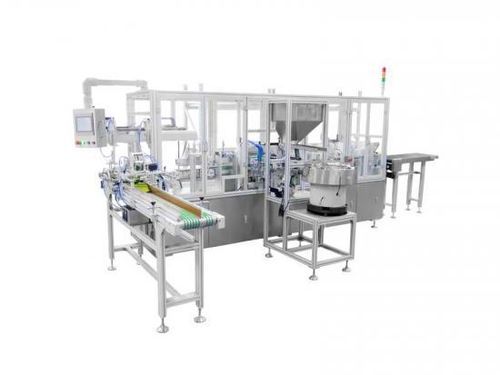

Scelleuse linéaire GF-1700XB

totalement automatiquepour plaquettes d'usinagepour poche à bec

Introduction du produit
Cette machine est conçue pour l'insertion automatique de tubes et le soudage thermique de sachets à bec (corner-spout) et autres formats à bec. Elle prend en charge plusieurs diamètres de pailles et formats de sachets, et peut être personnalisée pour une connexion en ligne avec des lignes de remplissage.

Détails du produit
Brand: GBPI
Item NO.: GF-1700XB
Paiement: 100% TT à l'avance
Origine du produit: Guangzhou China
Port d'expédition: Huangpu
Délai de livraison: 20-30 jours

Paramètres techniques
Dimensions totales: 5800mm×2100mm×1800mm (Longueur×Largeur×Hauteur)
Type de soudure: Sachets debout, sachets 3 côtés soudés, sachets à soufflet, sachets de forme spéciale
Types de matériaux: Sachets: couche intérieure PE, couche intérieure PP; Pailles: PE, PP
Spécifications produit: Longueur du sachet: 150–350 mm; Largeur: 130–250 mm; Longueur de soudure: 60–120 mm (personnalisable); Taille de la paille: 8,5 mm (standard), 10 mm, 14 mm, 16 mm, etc.
Vitesse de travail: 40–45 pièces par minute (selon matériau et taille du sachet)
Angle de soudure biseauté: 45° ±5° (autres angles personnalisables)
Précision de position: ≤ ±0,5 mm
Outils de soudure: 6 ensembles (1 préchauffage, 4 soudure, 1 refroidissement)
Température de chauffage: 0–300 °C
Alimentation électrique: 380V/50Hz, 9KW
Air comprimé: 0,6–0,8MPa, 12L/min
Poids de l'équipement: 2200 kg

Domaine d'application

• Sachet à bec pour gelée
• Sachet à bec pour lait de soja
• Sachet à bec pour produits d'hygiène (toiletries)
• Sachet pour purée
• Sachet à buse de forme spéciale
• Sachet pliable d'hydratation/eau pour extérieur

Caractéristiques du produit

• Mode monopiste avec process entièrement automatiques: séparation des sachets, découpe d'angle, chargement des tubes et soudage thermique.
• Contrôle PLC et réglages intelligents des paramètres pour un changement rapide entre types de sachets et spécifications de pailles.
• Modules de contrôle de température importés et composants pneumatiques (SMC, Festo, AirTAC) pour une qualité stable.
• Chauffage par étapes suivi d'un refroidissement final pour des soudures constantes et fiables.
• Détection automatique des pannes avec alarme, arrêt et affichage de diagnostic pour un dépannage rapide.
• Design compact et optimisé en encombrement avec performances stables.
• Principaux composants en alliage d'aluminium et acier inoxydable, conformes aux normes d'hygiène GMP pour l'alimentaire/pharmaceutique.

Composition du système

• Système d'alimentation des sachets: mécanismes de séparation, positionnement et manutention.
• Système d'alimentation des tubes: plateau vibrant, alimentation vibrante linéaire et mécanisme rotatif de chargement des tubes avec détection automatique et commande marche/arrêt.
• Système de soudure thermique: 1 groupe de couteaux de préchauffage, 4 groupes de couteaux de soudure, 1 groupe de couteaux de refroidissement (personnalisable selon les spécifications des pailles).
• Système de collecte des sachets: convoyage uniforme, alignement automatique des sachets et emplacement réservé pour traceur/codage date.
• Système de contrôle: affichage en temps réel de l'état de fonctionnement incluant compte des produits finis, date, paramètres servomoteur, paramètres des vérins et temps de soudure.

Spécifications techniques

• Dimensions totales: 5800mm × 2100mm × 1800mm (L×l×H)
• Type de soudure: Debout, 3 côtés, avec soufflet, forme spéciale
• Matériaux: Sachets (intérieur PE / intérieur PP), Pailles (PE / PP)
• Plage de taille des sachets: Longueur 150–350 mm; Largeur 130–250 mm; Longueur de soudure 60–120 mm (personnalisable)
• Tailles de pailles: 8,5 mm (standard), 10 mm, 14 mm, 16 mm, etc.
• Vitesse de travail: 40–45 pcs/min (selon matériau et taille du sachet)
• Angle de soudure biseauté: 45° ±5°
• Précision de position: ≤ ±0,5 mm
• Outils de soudure: 6 ensembles (1 préchauffage, 4 soudure, 1 refroidissement)
• Plage de température de chauffage: 0–300 °C
• Alimentation: 380V/50Hz, 9KW
• Air requis: 0,6–0,8 MPa, 12 L/min
• Poids: 2200 kg
