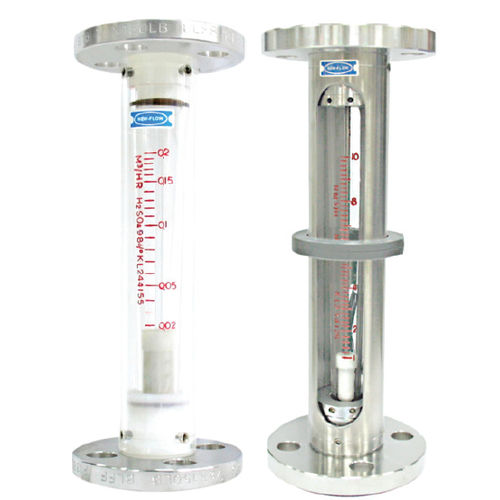

Débitmètre à flotteur NP series

pour liquidespour gazà tube de verre

Principe de fonctionnement Le débitmètre à surface variable contient un flotteur et un tube conique. Le fluide s'écoule dans le tube conique et monte en force jusqu'au flotteur. Le débit est mesuré en fonction de la surface de l'ouverture. Cette surface est affichée comme le flotteur qui est libre de se déplacer pour produire la surface variable. Données techniques A. - Mesure du débit pour - Gaz et liquides - Processus chimique Système - Système de traitement de l'eau - Système de flux industriel B. - Condition de service - Viscosité : < 3 cP - Température maximale de travail Métal : 100°C ; Plastique : 60°C - Pression de travail maximale (1) - Matériau du corps : NPS : 15 kg/cm2, NPI : 15 kg/cm2, NPV : 6 kg/cm2 (2) - Tube de verre : Verre borosilicaté 6 kg/cm2 (3) - Tube P.C : 10 kg/cm2, Pression instantanée : 15 kg/cm2 C. - Interrupteur d'alarme disponible (N.0) - Niveau de l'interrupteur : AC 125V 0,5A / DC 100V 10W / Max. DC 250V < 40mA D. - Précision : ±2,5%F.S
