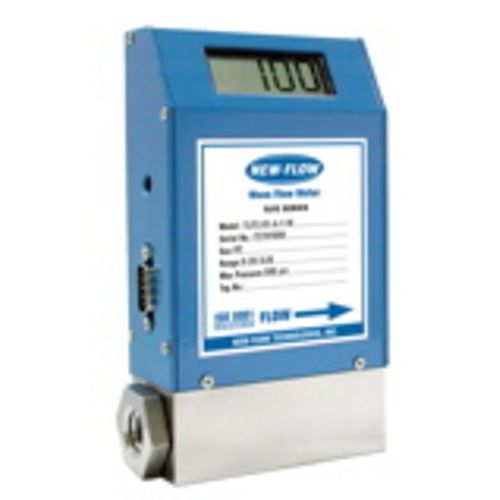

Régulateur de débit proportionnel TLFC

à pression différentiellemassique thermiquepour gaz

Les débitmètres massiques NEW-FLOW Thermomal sont très performants. La technologie thermique offre des avantages en termes de précision, de sensibilité et de rotation. Des composants de qualité et la dernière technologie sont combinés pour fournir des compteurs et des contrôleurs fiables et compacts. La série TLFC est disponible avec ou sans affichage LCD ; ou débit avec affichage LCD du totalisateur. Tous les modèles sont équipés d'une sortie linéaire 0-5VDC et 4-20mA. La série TLFC mesure le débit massique des gaz dans 18 gammes allant de 0-10 SCCM à 0-50 SLM, comme indiqué dans le tableau des gammes. La série TLFC associe un transducteur de débit massique à une vanne proportionnelle électromagnétique. Les vannes ne sont pas recommandées comme vannes d'arrêt. Les régulateurs utilisent un signal de point de consigne linéaire de 0-5VDC fourni par le pot de consigne local ou par une source à distance. Données techniques Type de régulateur : Sans affichage LCD ; débit avec affichage LCD et rétro-éclairage bleu ; débit avec totalisateur Affichage LCD et rétro-éclairage bleu Matériau des pièces en contact avec le fluide : Corps d'écoulement standard-SS316, Tapcon, option disponible. Joint torique : Viton ou FFKM disponible Précision : ±1% de l'E.M. (y compris la linéarité) Rapport de réduction : 100:1 Répétabilité : ±0,15 % de l'E.M. ou mieux Connexion électrique : Sub ''D'' à 9 broches Raccordement process : 1/4 "NPT femelle Valve de contrôle : Electromagnétique N/C (Norm. Fermé) Plage de mesure : 0-10 SCCM à 50 SLM (24VDC) ; 0-10 SCCM à 20 SLM (15VDC) Plage de température : 0~50℃ Temps de réponse : 1 seconde Coefficient de temp. Coefficient de température : 0,05% de la pleine échelle par 1℃ ou mieux Coefficient de pression : 0,01% pleine échelle par PSIG ou mieux Unité de débit : Kg, GAL, NL, Nm3, cc, L, M3 (Débit avec affichage LCD : Étiquette du fabricant ; débit avec affichage LCD du totalisateur : Unité d'affichage LCD) Poids : env. 1.35 kg avec alimentation électrique ; env. 1.5kg avec alimentation et totalisateur
