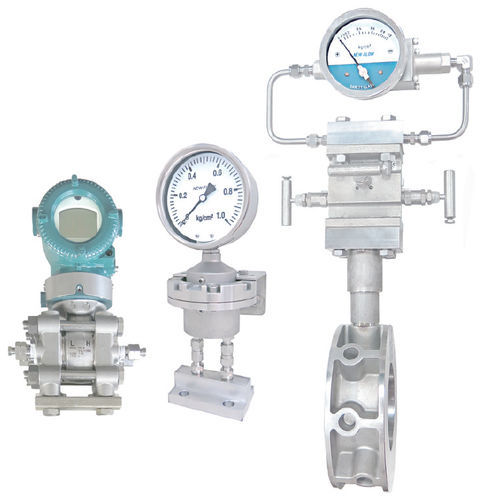

Plaque à orifice pour mesure de débit à pression différentielle OPF

Données techniques Service : Air, gaz, eau et autres liquides Type de boîtier supérieur : Manomètre différentiel, et différents transmetteurs de pression disponibles Indicateur à cadran : ø4" ou ø6" disponible (sauf pour le transmetteur) Matériau du boîtier : SS304 Matériau du corps : SS316, SS304, PVC, PVDF, option disponible Rapport bêta : (β) 0,3~0,7 Incertitude du coefficient de décharge : Pour 1/2"-(β)0.3~0.7 : ±2.25% Pour 1"~1-1/2"-(β)0,3~0,7 : ±1,75% Pour 2"~20"-(β)0.3~0.7 : ±1.25% Élément de débit : Type d'orifice Taille de connexion : 2"~20" et option disponible Capacité de connexion : ANSI 150#, ANSI 300# ; autres caractéristiques de brides disponibles Plage de débit : Eau-3~2500 M3/H ; Air-30~2400 NM3/H Température de fonctionnement max. Température de fonctionnement : PVC-40℃ ; PVDF-80℃ ; Métal-standard 150℃ (300℃ en option) Précision : DPH200/300/400 : ±3% de l'E.M. (ascendante) Transmetteur D/P : ±0,04% de l'étendue de mesure DPBG : ±2,5% de l'E.M. (sur pression croissante)
