±1% Précision
Sortie linéaire
Technologie thermique
Pour utilisation dans des gaz non corrosifs
Pour les débits jusqu'à 100 SLM
Alimentation électrique incluse

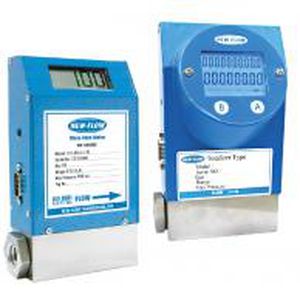

Les débitmètres massiques thermiques NEW-FLOW offrent des performances élevées. La technologie thermique offre des avantages en termes de précision, de sensibilité et de qualité de rotation des composants. Les dernières technologies sont combinées pour fournir des compteurs et des régulateurs fiables et compacts. Les TLF Sériés cornes deux types : Wi:h ou sans affichage LCD ; ou débit avec affichage LCD du totalisateur. Les modèles Ail corne avec sortie linéaire 0-5VDC et 4-20mA. Le TLF Sériés mesure le débit massique des gaz dans 23 gammes allant de 0-10 SCCM à 0-100 SLM comme indiqué dans le tableau des gammes.
Données techniques
Tapez : Sans affichage LCD ; Débit avec affichage LCD ;
Débit avec affichage LCD et rétro-éclairage bleu ;
Débit avec affichage LCD du totalisateur et rétro-éclairage bleu des pièces en contact avec le produit : Débitmètre standard -SS316, Tapcon,
option disponible. Joint torique : Viton ou FFKM disponible Signal de sortie : 0-5 VDC Linéaire charge min. lOOCKî ou 4-20 mA Linéaire, résistance de boucle 500Q
Puissance d'entrée : 24VDC standard ; alimentation optionnelle 15VDC 115VAC, 220VAC @500mA
Précision : ±1% F.S. (y compris la linéarité)
Rapport de réduction : 100:1 Répétabilité : ±0,15% F.S. ou mieux Connexion électrique : Subdivision "D" 9 broches
Raccordement au processus : % "NPT féminin
Gamme : 0-10 SCCM à 0-100 SLM
Pression minimale : 40" H2O
Max. Pression : SS316- 500 psig ; Tapcon- 250 psig
Gamme de température : 0~50°C
Temps de réponse : 1 seconde
Temp. Coefficient : 0,05 % pleine échelle par 1°C ou mieux Coefficient de pression : 0,01 % pleine échelle par PSIG ou mieux Unité de débit : Kg, GAL, Ne, Nm3, ce, t, M3 (Débit avec affichage LCD : Étiquette par le fabricant ;
---
