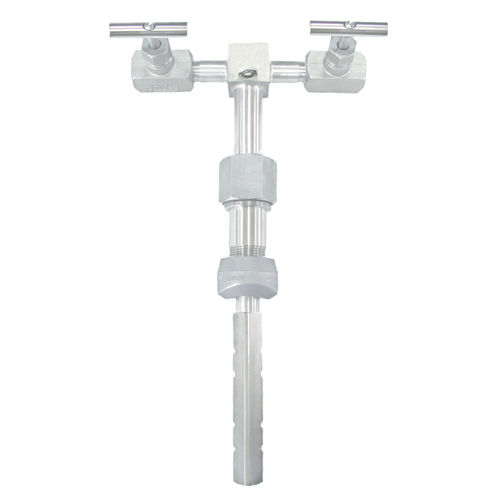

Aile de mesure avec tube de Pitot NFB_Series

La barre NEW-FLOW BAR est utilisée pour la mesure du débit des conduites de grande taille. Faible perte de pression permanente pour un liquide ou un gaz (vapeur) propre. De nombreux trous parallèles sont situés en amont et en aval de cette sonde. Lorsque le fluide traverse cette sonde, il génère une haute pression en amont et une basse pression en aval. La pression moyenne lue en amont est appelée pression totale (pression de stagnation). La pression moyenne lue en aval est appelée pression statique. Ce dispositif s'insère dans une sonde de conduite d'écoulement. Ensuite, il détecte la haute/basse pression pour le transmetteur AP ou la jauge AP afin d'indiquer le débit. Données techniques 1. - La série NFB est un élément de débit adapté à la mesure du débit de vapeur liquide et de gaz (vapeur). 2. - Précision ±1% du débit. 3. - Répétabilité de la mesure ±0,1%. 4. - Réduction du débit en général 10:1 5. - Limite de température maximale à 420°C, selon le modèle et le matériau. 6. - Limite de pression maximale à 1500 psi en fonction du modèle et du matériau. 7. - Faible perte de pression permanente. 8. - Détection de flux bidirectionnelle. 9. - Économie d'énergie.
