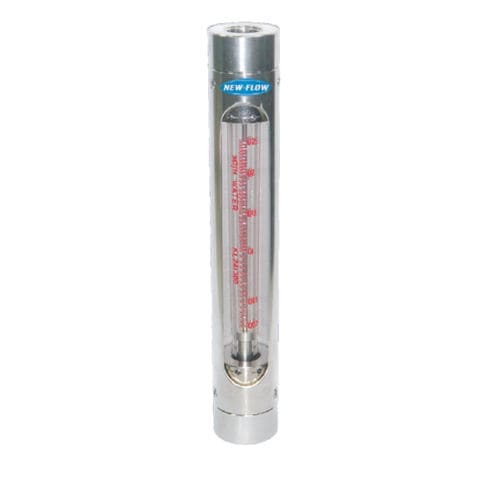

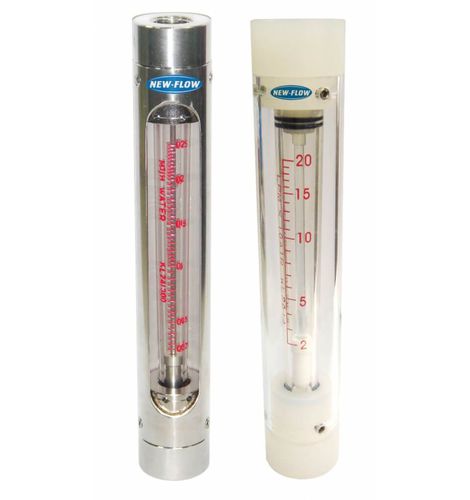

Débitmètre à flotteur P_Type

pour liquidesmonté dans tube de mesureen plastique

Demandes A. - La mesure du débit pour - Processus chimique Système - Système de traitement de l'eau - Système de flux industriel B. - Condition de service - Viscositys 3 cP - Température de travail maximale : Métal : 100°C ; Plastique : 60°C - Pression de travail maximale : (1) - Matériau du corps : PS, PI : 15kg/cm2, Plastique : 6 kg/cm2, (2) - Tube de verre : Verre borosilicaté 6 kg/cm2, (3) - Tube P.C : 10 kg/cm2, Pression instantanée : 15 kg/cm2 C. - Interrupteur d'alarme disponible (N.O) - Puissance de l'interrupteur : AC 125V 0,5A / DC ÎOOV 10W / Max. DC 250V < 40mA D. - Précision : ±2,5%F.S Principe de fonctionnement Le débitmètre à surface variable est équipé d'un tube flottant et conique. Le fluide s'écoule dans le tube conique et monte en force jusqu'au flotteur. Le débit est mesuré en fonction de la surface de l'ouverture. Le débit augmente lorsque le flotteur devient libre de se déplacer pour produire la surface variable.
