Amplificateur de signal D5274S

de puissancede courantde tension

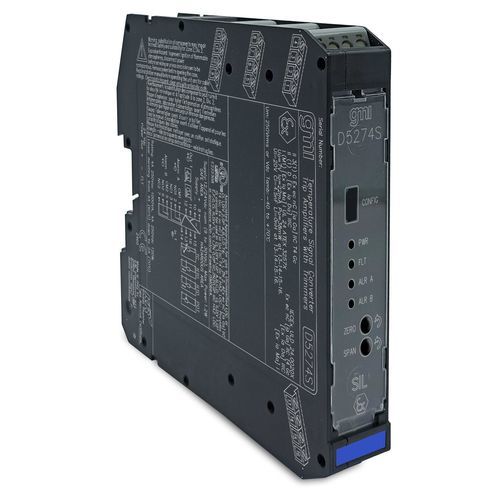

I.S. SIL2 Temp. Le convertisseur de température et amplificateur de déclenchement D5274 accepte un signal continu de bas niveau provenant de capteurs millivolts/thermocouples ou de capteurs à résistance 2-3-4 fils/RTD ou de potentiomètres, situés en zone dangereuse, et convertit, avec isolation, le signal pour piloter une charge en zone sûre, adaptée aux applications nécessitant le niveau SIL 2 dans les systèmes liés à la sécurité pour les industries à haut risque. Le signal de sortie peut être direct ou inversé. Les trimmers frontaux permettent un réglage facile du courant de zéro et de l'échelle. La compensation de soudure froide peut être programmée comme automatique, en utilisant un capteur de température interne ou externe, ou fixée à une valeur de température personnalisable par l'utilisateur. Le D5274S offre deux amplificateurs de déclenchement indépendants via deux relais de sortie SPDT, dont les seuils sont entièrement programmables. La plage d'alimentation étendue garantit la fonctionnalité à une tension nominale de 24 Vdc comme de 12 Vdc.SIL 2 / SC 3 (en attente)Entrée de la Zone 0/Div. 1Installation dans la Zone 2/Div. 2mV, TC, 2/3/4rés. de fil /RTD ou entrée de potentiomètre./Deux amplificateurs de déclenchement indépendants (contacts de relais SPDT)Inversion/mise à l'échelle/sortie personnaliséeCJC sélectionnable : PT1000 interne, RTD externe ou fixeContrôle des défauts de combustionSortie d'alarme avec points de déclenchement réglables par l'utilisateurTrimmers de courant de sortie zéro/spanAlimentation étendue pour tension nominale de 12/24 VdcParamètres de fonctionnement entièrement programmablesConvertisseur A/N de haute précision, contrôlé par µPIsolation à trois ports, Entrée/Sortie/AlimentationCaractéristiques techniques:Alimentation : 12/24 Vdc nominal (9 à 30 Vdc), protégé contre l'inversion de polarité. Consommation de courant : 45 mA @ 24 Vdc avec sortie 20 mA et relais activés, typique. Dissipation de puissance : 1.0 W @ 24 Vdc avec une sortie de 20 mA sur une charge de 250Ω et des relais activés, typique.Entrée : Millivolt/thermocouple, résistance 2-3-4 fils/RTD ou potentiomètre 3 fils. Plage d'entrée : ±500 mV (mV), 0-5 kΩ (res), jusqu'à 10 kΩ (pot). Temps de réponse : 1 s.Sortie : Courant 0/4 à 20 mA. Résistance de charge max : 300 Ω. Tension de sortie maximale : 30 V. Tension de sortie minimale : 15 V. Courant de court-circuit : 24 mA, typique. Caractéristique de transfert : linéaire, directe ou inverse sur tous les capteurs d'entrée. Deux trimmers frontaux pour un étalonnage indépendant du zéro et de la portée : Deux contacts de relais SPDT libres de tension. Plage du point de déclenchement dans les limites nominales du capteur d'entrée. Puissance des contacts : 4 A 250 Vac 1000 VA, 4 A 250 Vdc 120 W (charge résistive). Déclassement linéaire de 4 A (60 °C) à 2 A (70 °C) : Un défaut peut être émis en cas de brûlure du capteur d'entrée. Temps de réponse : 1 s. Signalisation de défaut : bus de défaut commun, contacts d'alarme, courant de sortie : Ref. Conditions : alimentation 24 Vdc, charge 250 Ω, 23 ± 1 °C Tamb. Précision de linéarité : ≤ ±25 μV (mV), ±0,25 Ω (res), ±0,05% (pot). Précision de l'étalonnage : ≤ ±40 μV (mV), ±0,5 Ω (res). Influence de la température : ≤ ±10 μV (mV), ±0,2 Ω (res), ±0,02% (pot).Performance de sortie : Réf. Conditions : alimentation 24 Vdc, charge 250 Ω, 23 ± 1 °C Tamb. Précision de la linéarité : ≤ ±10 μA. Précision d'étalonnage : ≤ ±10 μA. Influence de la température : ≤ ±1 μA.Isolation : Tension d'essai : I.S. In/Out 2,5 kV ; I.S. In/Supply 2,5 kV ; I.S. In/Alarms 2,5 kV ; Out/Supply 500V ; Out/Alarms 1,5 kV ; Alarms/Supply 1,5 kV ; Alarms/Alarms 1,5 kV.Conditions environnementales : Température de fonctionnement : -40 à +70 °C. Température de stockage : -45 à +80 °C.Description de la sécurité : Appareils associés et équipements électriques ne produisant pas d'étincelles. Paramètres de sécurité : Uo = 7 V, Io = 22 mA, Po = 38 mW aux bornes 13-14-15-16. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Montage : Rail DIN 35 mm, avec ou sans bus de puissance. Poids : environ 195 g. Raccordement : par borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm² (13 AWG). Dimensions : largeur 22,5 mm, profondeur 22,5 mm : Largeur 22,5 mm, profondeur 123 mm, hauteur 120 mm : 1État : ACTIF
