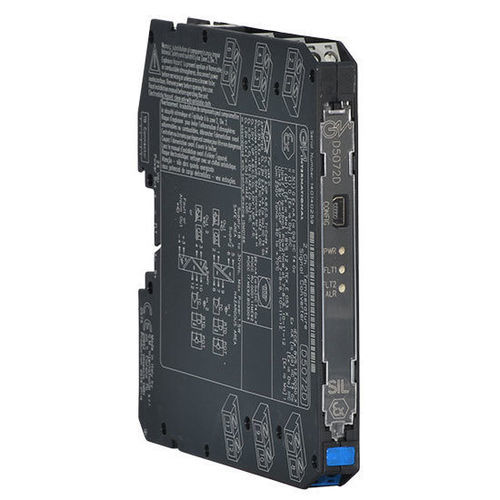

Convertisseur de signal régulateur de température D5072D

sur rail DINpour capteur RTDmultifonction

Le convertisseur de température multifonction D5072D accepte un signal DC de bas niveau provenant d'un capteur millivolt, thermocouple ou résistance/RTD à 2-3-4 fils ou d'un potentiomètre de transmission, situé en zone dangereuse, et convertit, avec isolation, le signal pour piloter une charge en zone sûre, adapté aux applications nécessitant un niveau SIL 2 dans les systèmes liés à la sécurité pour les industries à haut risque. Le signal de sortie peut être direct ou inverse. La sortie Modbus RTU RS-485 est disponible sur le connecteur de bus. La compensation de la jonction froide peut être programmée comme suit : Interne : fournie par un capteur PT1000 interne ; Fixe : à une valeur de température personnalisable par l'utilisateur ; Externe à distance : RTD externe placé à distance, sur une carte terminale de support ; Externe local : RTD externe placé près du bloc terminal du module ; Autre : connexion du RTD de compensation à l'un des deux canaux. Pour le module D5072D : la fonction duplicateur fournit deux sorties indépendantes à partir d'une seule entrée. La fonction de sortie peut être configurée comme suit : additionneur, soustracteur, sélecteur bas/haut. Les modules sont équipés d'une fonction d'alarme, disponible via la sortie photoMOS. - SIL 2 / SC 3 - Entrée de la Zone 0/Div. 1 - Installation en Zone 2/Div. 2 - Entrée mV, TC, res. 2/3/4 fils/RTD ou potentiomètre - Sortie duplication/inversion/échelle/personnalisée - CJC sélectionnable : PT1000 interne, RTD externe ou fixe - Surveillance de panne capteur/burnout/interne/cjc - Sortie d'alarme avec points de déclenchement réglables par l'utilisateur - Modbus RTU RS-485 pour surveillance et configuration - Paramètres de fonctionnement entièrement programmables - Convertisseur A/N contrôlé par µP de haute précision - Isolation à trois ports, Entrée/Sortie/Alimentation - Haute densité, deux canaux par unité Spécifications techniques Alimentation - Tension : 24 Vdc nom (18 à 30 Vdc), protégée contre l'inversion de polarité - Consommation de courant : 50 mA @ 24 Vdc avec 20 mA en sortie, typique. - Dissipation de puissance : 1,0 W @ 24 Vdc avec 20 mA en sortie, typique. Entrée - Type : Millivolt, thermocouple, RTD à 2-3-4 fils ou potentiomètre de transmission à 3 fils. Voir le manuel d'instructions pour plus de détails. - Temps d'intégration : de 50 ms à 500 ms. - Plage d'entrée : ±500 mV (TC/mV), 0-4 kΩ (RTD/res), jusqu'à 10 kΩ (pot). - Compensation de la jonction de référence thermocouple : programmable : Pt1000 interne, fixe, externe ou à distance. Sortie - Type : Entièrement personnalisable de 0/4 à 20 mA, en mode source de charge max. 300 Ω, courant limité à 24 mA. Voir le manuel d'instructions pour plus de détails. - Caractéristique de transfert : linéaire, directe ou inverse sur tous les capteurs d'entrée. Interface Modbus - Type : Modbus RTU RS-485 jusqu'à 115,2 kbps pour surveillance/configuration/contrôle. Performance d'entrée - Conditions de référence : alimentation 24 V, charge 250 Ω, température ambiante 23 ± 1 °C, mode d'intégration lent, configuration 3/4 fils pour RTD. - Précision de calibration et de linéarité : voir le manuel d'instructions. - Influence de la température : voir le manuel d'instructions. - Précision de la compensation de la jonction de référence : ≤ ±3 °C (CJC interne), ≤ ±1,5°C (CJC externe local), selon RTD (CJC externe à distance). Voir le manuel d'instructions. Performance de sortie - Conditions de référence : alimentation 24 V, charge 250 Ω, température ambiante 23 ± 1 °C, mode d'intégration lent, configuration 3/4 fils pour RTD. - Précision de calibration : ≤ ± 10 µA - Erreur de linéarité : ≤ ± 10 µA. - Influence de la température : ≤ ± 2 µA/°C Isolation - Tension de test : I.S. Entrée/Sortie 2,5 kV ; I.S. Entrée/Alimentation 2,5 kV ; I.S. Entrée/I.S. Entrée 500 V ; Sortie/Alimentation 500 V ; Sortie/Sortie 500 V. Conditions environnementales - Température de fonctionnement : limites de température –40 à +70 ° - Température de stockage : limites de température –45 à +80 °C. Description de sécurité - Équipement : Appareils associés et équipements électriques antidéflagrants. - Paramètres de sécurité : Uo = 7,2 V, Io = 16 mA, Po = 27 mW, Ui = 12,8 V, Ci = 0 nF, Li = 0 nH aux bornes 7-8-9, 10-11-12. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C. Montage - Type : Rail DIN 35 mm, avec ou sans Bus d'alimentation ou sur carte terminale personnalisée. - Poids : environ 135 g - Connexion : par blocs de bornes à vis déconnectables enfichables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm² (13 AWG). - Dimensions : Largeur 12,5 mm, Profondeur 123 mm, Hauteur 120 mm. - Statut : ACTIF - Canaux : 2
