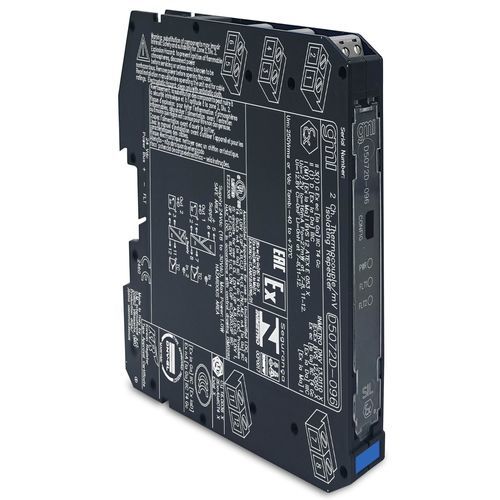

Répéteur sur rail DIN D5072D-096

I.S. SIL2 Thermocouple/mV RepeaterLe Thermocouple/mV Repeater D5072-096 accepte un signal c.c. de bas niveau provenant d'un capteur millivolt ou thermocouple, situé en zone dangereuse, et répète, avec isolation, le signal vers la zone sûre, adapté aux applications exigeant le niveau SIL 2 dans les systèmes de sécurité pour les industries à haut risque. Pour le module D5072D-096 : la fonction de duplication fournit deux sorties indépendantes à partir d'une seule entrée.SIL 2 / SC 3Entrée de la Zone 0/Div. 1Installation en Zone 2/Div. 2mV ou entrée thermocoupleDuplication des sortiesParamètres de fonctionnement entièrement programmablesConvertisseur A/N à haute précision, contrôlé par µPIsolation à trois ports, entrée/sortie/alimentationHaute densité, deux canaux par unitéTension d'alimentation24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polaritéConsommation de courant35 mA @ 24 Vdc, typique.Dissipation de puissance0,85 W @ 24 Vdc, typique.Type d'entréeMillivolt ou tout type de thermocouple dans la gamme d'entrée.Temps d'intégration75 ms (rapide), 375 ms (lent), sélectionnable par l'utilisateur.Gamme d'entrée-10 à +100 mV.Courant d'extinction du thermocouple≤ 50 µA.Type de sortieMillivolt.Caractéristique de transfert linéaire.Temps de réponse≤ 20 ms (pas de 10 à 90 %).Plage de sortie-10 à +100 mV.Type de défautLa sortie reflète l'état de burnout/défaut interne via un forçage de la valeur à haute échelle (+110 mV). La condition de défaut est également signalée par BUS et LED rouge sur le panneau avant.Performances d'entréeRef. Conditions24 V d'alimentation, 23 ± 1 °C de température ambiante, mode d'intégration lente.Précision d'étalonnage et de linéarité≤ ± 10 µV.Influence de la température≤ ± 3 µV/°C, typique.Performances de sortieRef. ConditionsAlimentation 24 V, température ambiante 23 ± 1 °C, mode d'intégration lente.Précision d'étalonnage et de linéarité≤ ± 10 µATemp. influence≤ ± 3 µV/°C, typique.IsolationTension d'essaiI.S. In/Out 2,5 kV ; I.S. In/Supply 2,5 kV ; I.S. In/I.S. In 500 V ; Out/Supply 500 V ; Out/Out 500 V.Conditions d'environnementTempérature de fonctionnement -40 à +70 °Température de stockage -45 à +80 °C.Description de la sécuritéEquipementAppareil associé et équipement électrique ne produisant pas d'étincelles.Paramètres de sécuritéUo = 7,2 V, Io = 16 mA, Po = 27 mW, Ui = 12,8 V, Ci = 0 nF, Li = 0 nH aux bornes 7-8-9, 10-11-12. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Type de montageRail DIN 35 mm, avec ou sans bus d'alimentation.Poidsenviron 135 gConnexionpar borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm² (13 AWG).DimensionsLargeur 12,5 mm, Profondeur 123 mm, Hauteur 120 mm.État : ACTIVECanaux : 2Spécifications techniques / Caractéristiques:SIL 2 / SC 3Entrée de la Zone 0/Div. 1Installation en Zone 2/Div. 2Entrée mV ou thermocoupleDoublement de sortieParamètres de fonctionnement entièrement programmablesConvertisseur A/N à haute précision, contrôlé par µPIsolation à trois ports, Entrée/Sortie/AlimentationHaute densité, deux canaux par unitéTension : 24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polaritéConsommation de courant : 35 mA @ 24 Vdc, typiqueDissipation d'énergie : 0.85 W @ 24 Vdc, typiqueGamme d'entrée : -10 à +100 mVOGamme de sortie : -10 à +100 mVOTempérature de fonctionnement : -40 à +70 °CTempérature de stockage : -45 à +80 °CMontage : Rail DIN 35 mmPoids : environ 135 gDimensions : Largeur 12,5 mm, Profondeur 123 mm, Hauteur 120 mm
