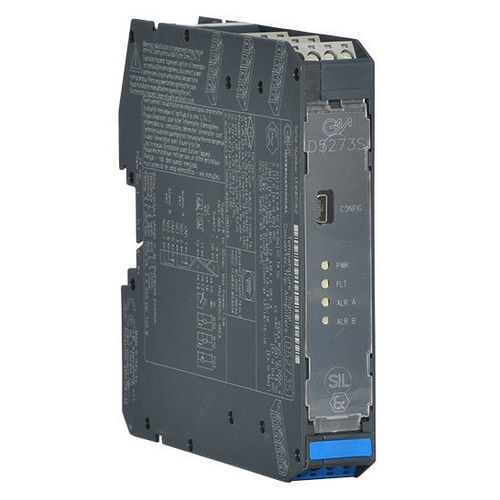

Amplificateur de signal D5273S

de puissancede courantde tension

I.S. SIL2 Convertisseur de température et amplificateur de déclenchementLe convertisseur de température et amplificateur de déclenchement D5273 accepte un signal c.c. de bas niveau provenant d'un millivolt, d'un thermocouple ou d'un RTD à 2-3-4 fils ou d'un potentiomètre de transmission, situé dans une zone dangereuse, et convertit, avec isolation, le signal pour piloter une charge en zone sûre, adaptée aux applications nécessitant le niveau SIL 2 dans les systèmes liés à la sécurité pour les industries à haut risque. Le signal de sortie peut être direct ou inversé. La sortie Modbus RTU RS-485 est disponible sur le connecteur Bus. La compensation de soudure froide peut être programmée comme suit : Interne : fournie par un capteur PT1000 interne ; Fixe : à une valeur de température personnalisable par l'utilisateur ; Externe à distance : RTD externe placée à distance, sur un bornier de support ; Externe locale : RTD externe placée à proximité du bornier du module. Le D5273S offre deux amplificateurs de déclenchement indépendants via deux relais de sortie SPDT.SIL 2 / SC 3Entrée de la Zone 0/Div. 1Installation dans la Zone 2/Div. 2mV, TC, 2/3/4rés. de fil /RTD ou entrée potentiomètre./Deux amplificateurs de déclenchement indépendants (contacts de relais SPDT)Inversion/mise à l'échelle/sortie personnaliséeCJC sélectionnable : PT1000 interne, RTD externe ou fixeContrôle de défaillance de capteur Burnout/internal/cjc/inSortie d'alarme avec points de déclenchement réglables par l'utilisateurModbus RTU RS-485 pour le contrôle et la configurationParamètres de fonctionnement entièrement programmablesConvertisseur A/N à haute précision, contrôlé par µPIsolation à trois ports, entrée/sortie/alimentationCaractéristiques techniques:Alimentation : 24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polarité. Consommation de courant : 72 mA @ 24 Vdc avec sortie 20 mA et relais activés, typique. Dissipation de puissance : 1.7 W @ 24 Vdc avec sortie 20 mA et relais excités, typique.Entrée : Millivolt, thermocouple, RTD 2-3-4 fils ou potentiomètre de transmission 3 fils. Temps d'intégration : 50 ms à 500 ms. Plage d'entrée : -500 à +500 mV pour TC/mV, 0-4 kΩ pour résistance.Sortie : 0/4 à 20 mA, sur max. sortie : 0/4 à 20 mA, sur charge max. de 300 Ω, courant limité à 24 mA. Caractéristique de transfert : linéaire, directe ou inverse sur tous les capteurs d'entrée.Alarme : Plage du point de déclenchement : dans les limites nominales du capteur d'entrée. Sortie : deux contacts de relais SPDT libres de tension. Puissance des contacts : 4 A 250 Vac 1000 VA, 4 A 250 Vdc 120 W (charge résistive).Interface Modbus : Modbus RTU RS-485 jusqu'à 115,2 kbps pour surveillance/configuration/contrôle : Ref. Conditions : alimentation 24 V, charge 250 Ω, température ambiante 23 ± 1 °C, vitesse d'intégration lente, configuration 4 fils pour RTD. Précision d'étalonnage et de linéarité : se référer au manuel d'instructions. Influence de la température : ≤ ± 2 µV sur mV/Tc, ± 20 mΩ sur RTD (≤ 300 Ω @ 0°C) ou ± 200 mΩ sur RTD (> 300 Ω @ 0°C), ± 0,02 % sur pot. pour une variation de 1 °C. Précision de la compensation de la jonction de référence : ≤ ±3 °C (CJC interne), ≤ ±1,5 °C (CJC locale externe), selon RTD (CJC distante externe).Performance de la sortie : Réf. Conditions : alimentation 24 V, charge 250 Ω, température ambiante 23 ± 1 °C, vitesse d'intégration lente, configuration 4 fils pour RTD. Précision d'étalonnage : ≤ ± 10 µA. Précision de linéarité : ≤ ± 10 µA. Influence de la température : ≤ ± 2 µA/°C.Isolation : Tension d'essai : I.S. In/Out 2,5 kV ; I.S. In/Supply 2,5 kV ; I.S. In/Alarms 2,5 kV ; Out/Supply 500V ; Out/Alarms 1,5 kV ; Alarms/Supply 1,5 kV ; Alarms/Alarms 1,5 kV.Conditions environnementales : Température de fonctionnement : -40 à +70 °C. Température de stockage : -45 à +80 °C.Description de la sécurité : Équipement : Appareils associés et matériel électrique ne produisant pas d'étincelles. Paramètres de sécurité : Uo = 7,2 V, Io = 23 mA, Po = 40 mW aux bornes 13-14-15-16. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Montage : Rail DIN 35 mm, avec ou sans bus de puissance. Poids : environ 195 g. Raccordement : par borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm² (13 AWG). Dimensions : largeur 22,5 mm, profondeur 22,5 mm : Largeur 22,5 mm, profondeur 123 mm, hauteur 120 mm : 1État : ACTIF
