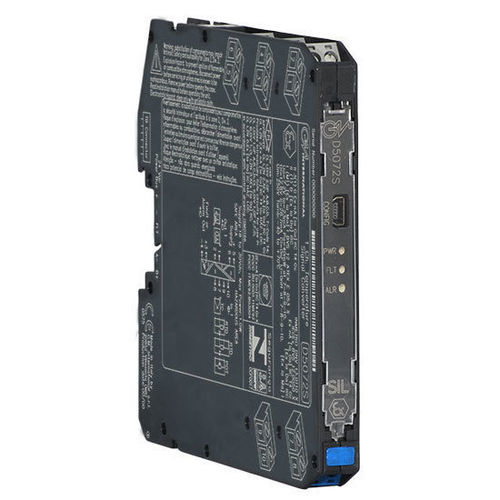

Convertisseur de signal régulateur de température D5072S

sur rail DINSIL 3pour capteur RTD

Le convertisseur de température multifonction D5072 accepte un signal CC de faible niveau provenant d'un capteur millivolt, thermocouple, résistance/RTD 2-3-4 fils ou potentiomètre de transmission, situé en zone dangereuse. Il convertit le signal, avec isolation, pour piloter une charge en zone sûre. Il est adapté aux applications exigeant un niveau SIL 2 dans les systèmes de sécurité des industries à haut risque. Le signal de sortie peut être direct ou inverse. Une sortie Modbus RTU RS-485 est disponible sur le connecteur de bus. La compensation de soudure froide peut être programmée comme suit : interne (par une sonde PT1000 interne); fixe (par une valeur de température personnalisable); externe distant (par une sonde RTD externe placée à l'écart, sur un bornier de support); externe local (par une sonde RTD externe placée à proximité du bornier du module); autre (par une sonde RTD de compensation connectée à l'un des deux NOMBRE DE VOIES). Pour le module D5072D : la fonction duplicateur fournit deux sorties indépendantes à partir d'une seule entrée. Les fonctions de sortie peuvent être configurées comme suit : additionneur, soustracteur, sélecteur bas/haut. Les modules sont dotés d'une fonction d'alarme, disponible via la sortie photoMOS.SIL2 / SC3Entrée depuis Zone 0/Div. 1Installation en Zone 2/Div. 2mV, TC, 2/3/4 fils res./RTD ou entrée potentiomètreDuplication/inversion/mise à l'échelle/sortie personnaliséeCJC sélectionnable : PT1000 interne, RTD externe ou fixeMoniteur de défaut de capteur de burnout/interne/cjc/inSortie d'alarme avec points de déclenchement réglables par l'utilisateurModbus RTU RS-485 pour le moniteur et la configurationParamètres de fonctionnement entièrement programmablesConvertisseur A/D haute précision contrôlé par µPIsolation à trois ports, entrée/sortie/alimentationHaute densité, deux NOMBRE DE VOIES par unitéCaractéristiques / Spécifications techniques :Alimentation : 24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polaritéConsommation électrique : 42 mA à 24 Vcc avec sortie 20 mA, typiqueDissipation de puissance : 0.9 W à 24 Vcc avec sortie 20 mA, typiqueEntrée : Millivolt, thermocouple, RTD 2-3-4 fils ou potentiomètre de transmission 3 filsTemps d'intégration : de 50 ms à 500 msPlage d'entrée : ±500 mV (TC/mV), 0-4 kΩ (RTD/res), jusqu'à 10 kΩ (pot)Compensation de jonction de référence de thermocouple : programmable : Pt1000 interne, fixe, externe ou déportéSortie : Entièrement personnalisable 0/4 à 20 mA, sur max. Mode source de charge 300 Ω, courant limité à 24 mACaractéristique de transfert : linéaire, direct ou inverse sur tous les capteurs d'entréeInterface Modbus : Modbus RTU RS-485 jusqu'à 115.2 kbps pour la surveillance/la configuration/le contrôlePerformances d'entrée : Alimentation 24 V, charge 250 Ω, température ambiante 23 ± 1 °C, mode intégration lente, configuration 3/4 fils pour RTDPrécision d’étalonnage et de linéarité : voir manuel d'instructionsTemp. influence : voir manuel d'instructionsPrécision de compensation de jonction : ≤ ± 3 °C (CSF interne), ≤ ± 1.5 °C (CSF locale externe), selon RTD (CSF distante externe)Performances de sortie : Alimentation 24 V, charge 250 Ω, température ambiante 23 ± 1 °C, mode intégration lente, configuration 3/4 fils pour RTDPrécision d'étalonnage : ≤ ± 10µAErreur de linéarité : ≤ ± 10µATemp. influence : ≤ ± 2µA/°CIsolation : SI entrée/sortie 2.5 kV; IS In/Alimentation 2.5 kV; IS In/IS In 500 V; Sortie/Alimentation 500 V; Sortie/Sortie 500 VTempérature de fonctionnement : –40 à +70 °CTempérature de stockage : –45 à +80 °CÉquipement : Appareils associés et matériel électrique anti-étincellesParamètres de sécurité : Uo = 7.2 V, Io = 23 mA, Po = 40 mW, Ui = 12.8 V, Ci = 0 nF, Li = 0 nH aux bornes 7-8-9-10Montage : Rail DIN 35 mm, avec ou sans bus d’alimentation ou sur platine en liaison avec automatePoids : environ 130 gConnexion : par borniers à vis débrochables polarisés pour recevoir des terminaisons jusqu'à 2.5 mm² (13 AWG)Dimensions : Largeur 12.5 mm, Profondeur 123 mm, Hauteur 120 mm
