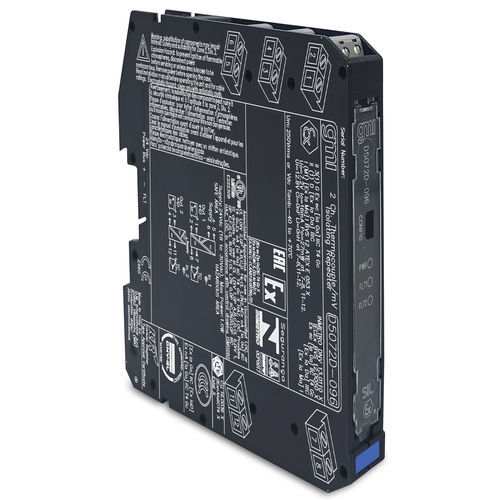

Répéteur de courant D5072S-096

sur rail DIN

I.S. SIL2 Thermocouple/mV RepeaterLe Thermocouple/mV Repeater D5072-096 accepte un signal DC de bas niveau provenant d'un capteur millivolt ou thermocouple, situé en zone dangereuse, et répète, avec isolation, le signal vers la zone sûre, adapté aux applications nécessitant le niveau SIL 2 dans les systèmes liés à la sécurité pour les industries à haut risque. Pour le module D5072D-096 : la fonction de duplication fournit deux sorties indépendantes à partir d'une seule entrée.SIL 2 / SC 3Entrée de la Zone 0/Div. 1Installation en Zone 2/Div. 2Entrée mV ou thermocoupleDuplication de sortieParamètres de fonctionnement entièrement programmablesConvertisseur A/N à haute précision, contrôlé par µPIsolation à trois ports, Entrée/Sortie/AlimentationHaute densité, deux canaux par unitéCaractéristiques techniques:Alimentation : 24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polarité ; Consommation de courant : 30 mA @ 24 Vdc, typique ; Dissipation de puissance : 0.6 W @ 24 Vdc, typique.Entrée : Millivolt ou tout type de thermocouple dans la plage d'entrée ; Temps d'intégration : 75 ms (rapide), 375 ms (lent), sélectionnable par l'utilisateur ; Plage d'entrée : -10 à +100 mV ; Courant de combustion du thermocouple : ≤ 50 µA.Sortie : Millivolt ; Caractéristique de transfert : linéaire ; Temps de réponse : ≤ 20 ms (pas de 10 à 90 %) ; Plage de sortie : -10 à +100 mV.Défaut : La sortie reflète la condition de burnout/défaut interne via le forçage de la valeur à haute échelle (+110 mV). La condition de défaut est également signalée par le BUS et la LED rouge sur le panneau avant.Performance d'entrée : Ref. Conditions : alimentation 24 V, température ambiante 23 ± 1 °C, mode d'intégration lente ; précision d'étalonnage et de linéarité : ≤ ± 10 µV ; influence de la température : ≤ ± 3 µV/°C, typique.Performances de sortie : Ref. Conditions : alimentation 24 V, température ambiante 23 ± 1 °C, mode d'intégration lente ; précision d'étalonnage et de linéarité : ≤ ± 10 µA ; influence de la température : ≤ ± 3 µV/°C, typique.Isolation : Tension d'essai : I.S. In/Out 2,5 kV ; I.S. In/Supply 2,5 kV ; I.S. In/I.S. In 500 V ; Out/Supply 500 V ; Out/Out 500 V.Conditions environnementales : Température de fonctionnement : -40 à +70 °C ; Température de stockage : -45 à +80 °C.Description de la sécurité : Description de la sécurité : Equipement : Appareils associés et matériel électrique ne produisant pas d'étincelles ; Paramètres de sécurité : Uo = 7,2 V, Io = 23 mA, Po = 40 mW, Ui = 12,8 V, Ci = 0 nF, Li = 0 nH aux bornes 7-8-9-10.Montage : Rail DIN 35 mm, avec ou sans bus d'alimentation ; Poids : environ 130 g ; Connexion : par borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm² (13 AWG) ; Dimensions : Largeur 12,5 mm, profondeur 123 mm, hauteur 120 mm : 1État : ACTIF
