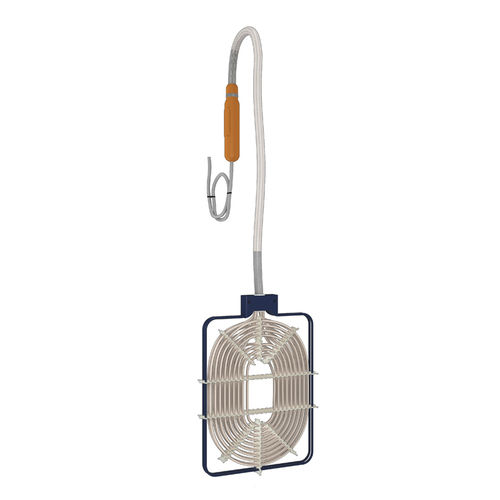

Thermoplongeur amovible

de fond de cuveen acier inoxydableen cuivre

Présentation
Les thermoplongeurs plats Galvatherm®, Montage A, offrent une solution de chauffage performante avec un encombrement réduit et une grande surface d'échange thermique. Conçus pour le chauffage de liquides industriels nécessitant un chauffage uniforme des parois et une faible emprise.

Avantages clés

• Polyvalence : compatibles avec les configurations de cuves standards et montage en bord ou fond de cuve.
• Encombrement réduit : surface d'échange maximisée dans un espace d'installation minimal.
• Intégration facilitée : installation rapide et accessoires modulaires pour différents besoins chantier.

Applications principales

• Chauffage de liquides en cuves industrielles, y compris chauffage précis des parois et protection antigel.
• Utilisation en environnements chimiques agressifs et bains nécessitant des câbles chauffants isolés en fluoropolymère.

Options et accessoires

• Presse-étoupe Ø75 mm — prévoir 300 mm de jeu sur la longueur H (hauteur de montage sur N). Disponible en PP (réf. PEPP) et PVDF (réf. PEPF).
• Rallonge de câble — câble d'alimentation C type HO5 VV-F ou HO7 RN-F ; câble non chauffant N pour sortie de cuve.
• Protecteur amovible pour A — protecteur plastique perforé en PP (réf. PRPPP) ou PVDF (réf. PRPPF).
• Pieds pour A — pieds en PP ou PVDF pour montage en fond de cuve (hauteur standard 50 mm) — réf. PP : PIPP, PVDF : PIPF.

Caractéristiques techniques

• Puissance : 0,5 kW à 15 kW (préconisé jusqu'à 6 kW pour certaines configurations).
• Matériaux du cadre : cadre métallique revêtu PP, PVDF, FEP ou inox non revêtu.
• Isolation du câble chauffant : fluoropolymères FEP ou PFA.
• Installation : montage en bord ou en fond de cuve ; conception pour une installation rapide.
• Compatibilité électrique : monophasé 110 V / 230 V / 460 V ; triphasé 230 V / 400 V / 460 V.
• Blindage : blindage cuivre continu prévu ; connexion à la terre requise.
• Normes : conforme à EN 60519-1/2.

Installation et sécurité

• Prévoir les dégagements nécessaires pour les presse-étoupes et accessoires (presse-étoupe Ø75 mm : 300 mm sur la longueur H).
• Veiller à la mise à la terre correcte du blindage cuivre continu.
• Choisir le protecteur, les pieds et le matériau (PP/PVDF/FEP/inox) en fonction de la chimie et de la température du liquide.

Ressources complémentaires
Fiche technique du thermoplongeur Montage A et manuel utilisateur Galvatherm disponibles. Contactez votre représentant Galvatherm pour le dimensionnement, le choix des matériaux et l'assistance à l'installation.
